Toyota CH-R Manual de Taller: El indicador luminoso de deslizamiento permanece encendido

DESCRIPCIÓN

La ECU de control de derrape (conjunto del actuador del freno) está conectado al conjunto del juego de instrumentos a través del sistema de comunicación CAN.

El indicador luminoso de deslizamiento parpadea durante el funcionamiento del VSC y/o TRAC.

Si se detecta una avería, el indicador luminoso de deslizamiento se enciende para advertir al conductor.

Haga clic aquí

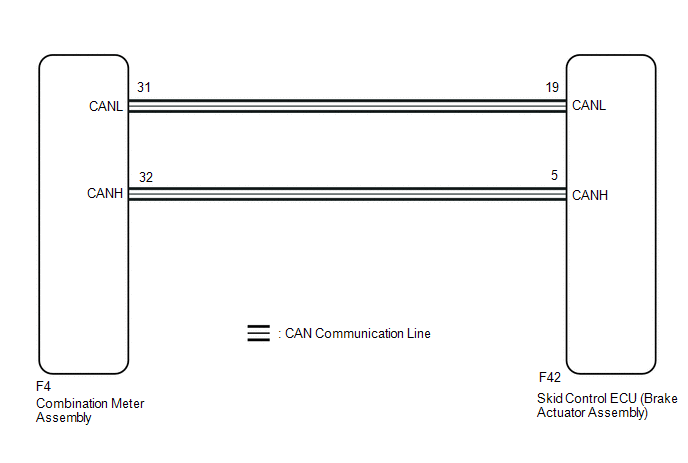

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya la ECU de control de derrape (conjunto del actuador del freno), lleve a cabo el aprendizaje de la variante del sistema.

Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA DE COMUNICACIONES CAN

(a) Compruebe si se emite algún DTC del sistema de comunicación CAN.

Haga clic aquí

Resultado:

Resultado

Vaya a

No se emite ningún DTC.

A

Se emiten códigos DTC.

B

B

INSPECCIONE EL SISTEMA DE COMUNICACIÓN CAN

A

2.

COMPRUEBE SI EL CONECTOR DEL CONJUNTO DEL ACTUADOR DEL FRENO ESTÁ BIEN CONECTADO

(a) Compruebe si el conector de la ECU de control de derrape (conjunto del actuador del freno) está bien conectado.

OK:

El conector está firmemente conectado.

MAL

CONECTE CORRECTAMENTE EL CONECTOR A LA ECU

OK

3.

INSPECCIONE LA BATERÍA

(a) Mida la tensión de la batería.

Tensión estándar:

11 a 14 V

MAL

INSPECCIONE O REEMPLACE LA BATERÍA O EL COMPONENTE DEL SISTEMA DE CARGA

OK

4.

INSPECCIONE EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Realice una prueba activa del conjunto del juego de instrumentos con el Techstream.

Haga clic aquí

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Indicat. Lamp Slip

(b) Inspeccione el conjunto del juego de instrumentos.

OK:

El indicador luminoso de deslizamiento se enciende o apaga de acuerdo con la prueba activa.

OBSERVACIÓN:

Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DEL ACTUADOR DEL FRENO

MAL

INSPECCIONE EL SISTEMA DE MEDIDORES / INDICADORES
