Toyota CH-R Manual de Taller: Luz de gálibo/Circuito de luces de conducción diurna
DESCRIPCIÓN
- Cuando la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) recibe la señal de posición del interruptor de control de las luces, envía una señal de petición de iluminación al subconjunto de la ECU de los faros izquierdos e ilumina las luces de gálibo.
- Si las condiciones de operación de las luces de conducción diurna se cumplen, la ECU principal de la carrocería (ECU de la carrocería de red múltiplex) envía una señal de petición de iluminación al subconjunto de la ECU de los faros izquierdos y enciende las luces de conducción diurna.

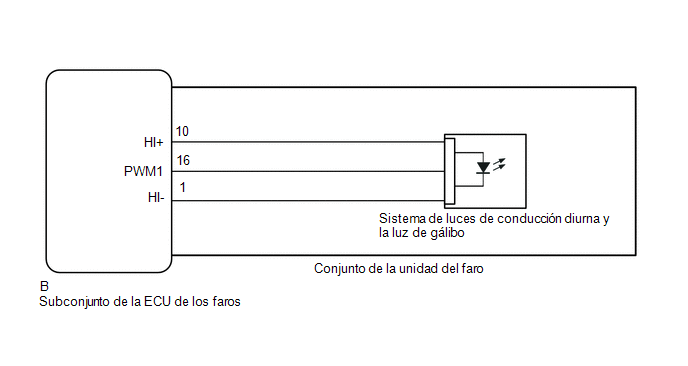

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Si el subconjunto de la ECU de las luces izquierdas se ha sustituido, es necesario sincronizar la información del vehículo e inicializar el subconjunto de la ECU de los faros izquierdos.
Haga clic aquí .gif)
PROCEDIMIENTO
|
1. |
REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Acceda a los siguientes menús: Body Electrical / HL AutoLeveling / Active Test.
(d) Realice la prueba activa basándose en los datos de la pantalla del Techstream.
Body Electrical > HL AutoLeveling > Active Test|
Pantalla del tester |
Elemento de medición |
Rango de control |
Nota de diagnóstico |
|---|---|---|---|
|
Clearance Light |
Luces de gálibo |
ON u OFF |
- |
|
Daytime Running Light |
Luces de conducción diurna |
ON u OFF |
- |
|
Pantalla del tester |
|---|
|
Clearance Light |
|
Pantalla del tester |
|---|
|
Daytime Running Light |
OK:
Las luces de gálibo y las luces de conducción diurna se encienden.
Resultado:
|
Resultado |
Vaya a |
|---|---|
|
OK |
A |
|
NG (para el lado izquierdo) |
B |
|
NG (para el lado derecho) |
C |
| A | .gif) |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| C | |
IR AL PUNTO 3 |
|
.gif)
|
2. |
SUSTITUYA EL CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO |
(a) Sustituya el subconjunto de la unidad del faro izquierdo por uno nuevo o en buen estado.
- Para faros halógenos: Haga clic aquí
- Para faro de LED: Haga clic aquí
(b) Compruebe si la luz de gálibo izquierda y la luz de conducción diurna izquierda funcionan con normalidad.
OK:
Lla luz de gálibo izquierda y la luz de conducción diurna izquierda funcionan con normalidad.
| OK | |
FIN DE LA INSPECCIÓN (EL CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO ESTABA DEFECTUOSO) |
| MAL | |
SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO |
|
3. |
SUSTITUYA EL CONJUNTO DE LA UNIDAD DEL FARO DERECHO |
(a) Sustituya el subconjunto de la unidad del faro derecho por uno nuevo o en buen estado.
- Para faros halógenos: Haga clic aquí
- Para faro de LED: Haga clic aquí
(b) Compruebe si la luz de gálibo derecha y la luz de conducción diurna derecha funcionan con normalidad.
OK:
La luz de gálibo derecha y la luz de conducción diurna derecha funcionan con normalidad.
| OK | |
FIN DE LA INSPECCIÓN (EL CONJUNTO DE LA UNIDAD DEL FARO DERECHO ESTABA DEFECTUOSO) |
| MAL | |
SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO DERECHO |
