DESCRIPCIÓN

La ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) controla las luces del soporte del retrovisor exterior.

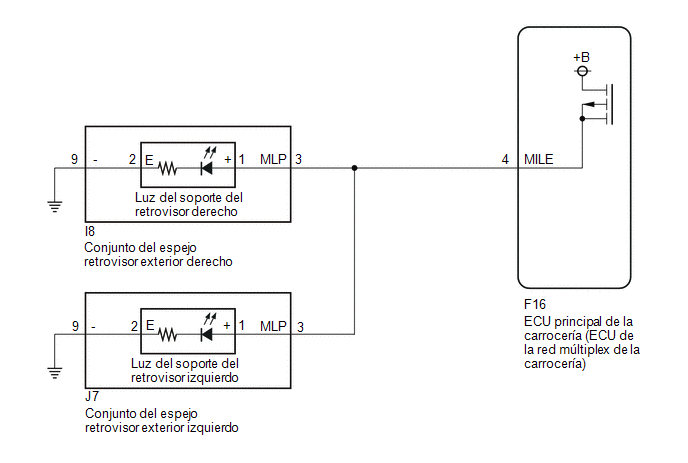

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Main Body / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Main Body > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Side Mirror Foot Light

Luces del soporte del retrovisor

ON u OFF

-
Body Electrical > Main Body > Active Test

Pantalla del tester

Side Mirror Foot Light

OK:

Las luces del soporte del retrovisor se encienden.

Resultado:

Resultado

Vaya a

OK

A

MAL (para el lado izquierdo)

B

MAL (para el lado derecho)

C
A

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

C

IR AL PUNTO 5

B

2.

COMPRUEBE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO (FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

J7-3 (MLP) - Masa de la carrocería

Se han cumplido las condiciones de iluminación de las luces del soporte del retrovisor*

11 a 14 V
  • *: Consulte la descripción del sistema para obtener las condiciones de iluminación de la luz del conjunto del espejo retrovisor exterior.

    Haga clic aquí

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE LA LUZ DEL PISO DEL RETROVISOR DE LA PUERTA IZQUIERDA

(a) Extraiga la luz del piso del retrovisor de la puerta izquierda.

Haga clic aquí

(b) Compruebe la iluminación de la luz del piso del retrovisor de la puerta izquierda.

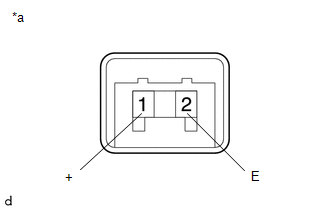

(1) Aplique tensión de la batería entre los terminales de la luz del hueco para los pies del retrovisor izquierdo y compruebe el estado de la iluminación de la luz del hueco para los pies del retrovisor izquierdo.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (+)

Terminal negativo (-) de la batería → Terminal 2 (E)

Se enciende

*a

Componente no conectado al mazo de cables

(Luz del soporte del retrovisor izquierdo)
MAL

SUSTITUYA LA LUZ DEL PISO DEL RETROVISOR DE LA PUERTA IZQUIERDA

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO - MASA DE LA CARROCERÍA)

(a) Desconecte el conjunto del espejo retrovisor exterior izquierdo J7.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

J7-9 (-) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.

COMPRUEBE EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO (FUENTE DE ALIMENTACIÓN)

(a) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

I8-3 (MLP) - Masa de la carrocería

Se han cumplido las condiciones de iluminación de las luces del soporte del retrovisor*

11 a 14 V
  • *: Consulte la descripción del sistema para obtener las condiciones de iluminación de la luz del conjunto del espejo retrovisor exterior.

    Haga clic aquí

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

6.

INSPECCIONE LA LUZ DEL PISO DEL RETROVISOR DE LA PUERTA DERECHA

(a) Extraiga la luz del piso del retrovisor de la puerta derecha.

Haga clic aquí

(b) Compruebe la iluminación de la luz del piso del retrovisor de la puerta derecha.

(1) Aplique tensión de la batería entre los terminales de la luz del hueco para los pies del retrovisor de la puerta derecha y compruebe el estado de la iluminación de la luz del hueco para los pies del retrovisor de la puerta derecha.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (+)

Terminal negativo (-) de la batería → Terminal 2 (E)

Se enciende

*a

Componente no conectado al mazo de cables

(Luz del soporte del retrovisor derecho)
MAL

SUSTITUYA LA LUZ DEL PISO DEL RETROVISOR DE LA PUERTA DERECHA

OK

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO - MASA DE LA CARROCERÍA)

(a) Desconecte el conjunto del espejo retrovisor exterior derecho I8.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

I8-9 (-) - Masa de la carrocería

Siempre

Inferior a 1 Ω
OK

SUSTITUYA EL CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
