Toyota CH-R Manual de Taller: Circuito del interruptor de los intermitentes
DESCRIPCIÓN
El conjunto del juego de instrumentos recibe la información del interruptor de los intermitentes y controla los intermitentes.

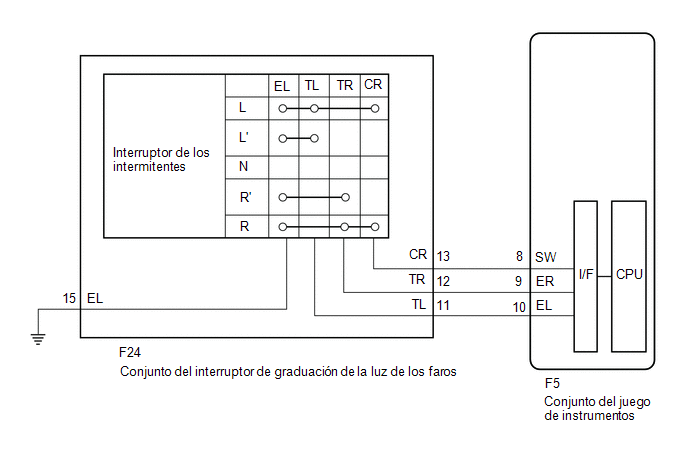

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
|
1. |
LEA EL VALOR CON EL TECHSTREAM |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.
(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.
Body Electrical > Combination Meter > Data List|
Pantalla del tester |
Elemento de medición |
Margen |
Estado normal |
Nota de diagnóstico |
|---|---|---|---|---|
|
Turn Signal Switch (Right) |
Señal del interruptor de los intermitentes (derecho) |
ON u OFF |
ON: Interruptor del intermitente (derecho) en posición ON OFF: Interruptor del intermitente (derecho) en la posición OFF |
- |
|
Turn Signal Switch (Left) |
Señal del interruptor de los intermitentes (izquierdo) |
ON u OFF |
ON: Interruptor del intermitente (izquierdo) en posición ON OFF: Interruptor del intermitente (izquierdo) en posición OFF |
- |
|
Turn Switch Signal (Full Turn) |
Señal del interruptor de los intermitentes (giro completo) |
ON u OFF |
ON: Interruptor del intermitente (izquierdo o derecho) activado OFF: Interruptor del intermitente (izquierdo y derecho) desactivado |
- |
|
Pantalla del tester |
|---|
|
Turn Signal Switch (Right) |
|
Turn Signal Switch (Left) |
|
Turn Switch Signal (Full Turn) |
OK:
Las condiciones normales citadas anteriormente se visualizan en la pantalla.
| OK | .gif) |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA
EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
|
.gif)
|
2. |
INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS |
(a) Extraiga el conjunto del interruptor de graduación de la luz de los faros.
Haga clic aquí .gif)
(b) Inspeccione el conjunto del interruptor de graduación de la luz de los faros.
Haga clic aquí
| MAL | |
REEMPLACE EL CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS |
|
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA) |
(a) Desconecte el conector F5 del conjunto del juego de instrumentos.
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester |
Estado |
Valor especificado |
|---|---|---|
|
F24-12 (TR) - F5-9 (ER) |
Siempre |
Inferior a 1 Ω |
|
F24-11 (TL) - F5-10 (EL) |
Siempre |
Inferior a 1 Ω |
|
F24-13 (CR) - F5-8 (SW) |
Siempre |
Inferior a 1 Ω |
|
F24-12 (TR) o F5-9 (ER) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F24-11 (TL) o F5-10 (EL) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F24-13 (CR) o F5-8 (SW) - Masa de la carrocería |
Siempre |
10 kΩ o superior |
|
F24-15 (EL) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
| OK | |
CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA
EN LA TABLA DE SÍNTOMAS DE PROBLEMAS |
| MAL | |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
