Componentes
COMPONENTES

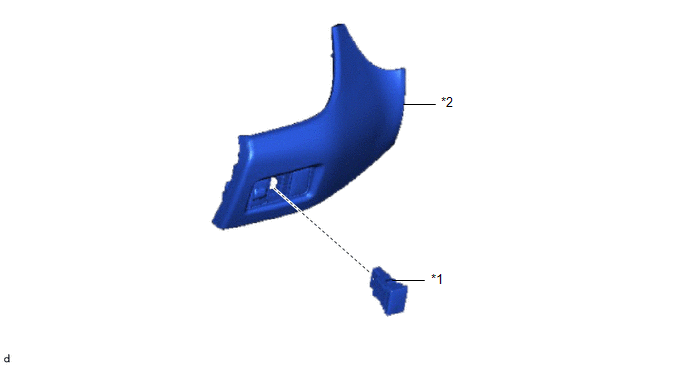

ILUSTRACIÓN
|
*1 |
INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA |
*2 |
SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA
|

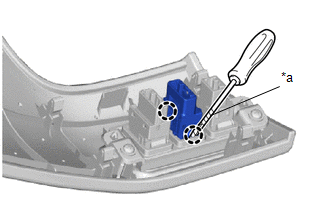

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las garras y extraer el interruptor automático de las luces de carretera. |
|
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA
(a) Verifique la resistencia.
|

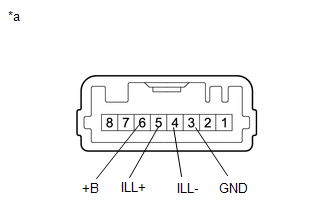

(1) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar:
Si el resultado no es el especificado, sustituya el interruptor automático de las luces de carretera. |
|
(b) Compruebe la iluminación.
(1) Aplique tensión de la batería al interruptor automático de las luces de carretera y compruebe si se enciende.
OK:
|
Estado |
Valor especificado |
|---|---|
|
Terminal positivo (+) de la batería → Terminal 5 (ILL+) Terminal negativo (-) de la batería → Terminal 4 (ILL-) |
Se enciende |
Si el resultado no es el especificado, sustituya el interruptor automático de las luces de carretera.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE EL INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA
|

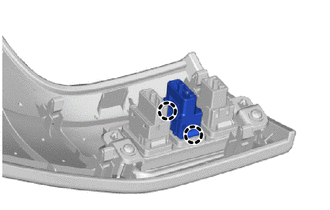

(a) Enganche las garras para instalar el interruptor automático de las luces de carretera tal como se muestra en la ilustración. |
|
2. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
