INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

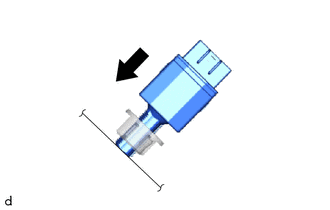

(a) Inserte el conjunto del interruptor de las luces de freno hasta que el manguito roscado entre en contacto con el pedal. AVISO: Cuando inserte el conjunto del interruptor de las luces de freno, apoye el pedal por atrás para impedir que se hunda dentro. |
|
(b) Gire el conjunto del interruptor de las luces de freno 1/4 de vuelta en sentido horario para instalarlo. Par: 1.5 N*m (15 kgf*cm, 13 lbf*pulg.) o menos AVISO: Cuando inserte el conjunto del interruptor de las luces de freno, apoye el pedal por atrás para impedir que se hunda dentro. |
|
(c) Conecte el conector.

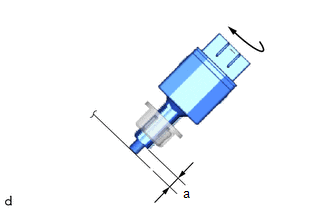

(d) Compruebe el saliente del émbolo.
Saliente del émbolo
Área |
Medida |
---|---|
a |
0.6 a 2.6 mm (0.0236 a 0.102 pulg.) |
(e) Si el saliente no cumple con lo especificado, inspeccione de nuevo la instalación del conjunto del interruptor de las luces de freno y lleve a cabo el ajuste del pedal del freno si fuera necesario.
Haga clic aquí
AVISO:
No pise ni sostenga el pedal del freno.
2. INSTALE EL CONDUCTO DE AIRE N° 1
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1
Haga clic aquí
4. INSTALE LA PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS
Haga clic aquí
5. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aquí
