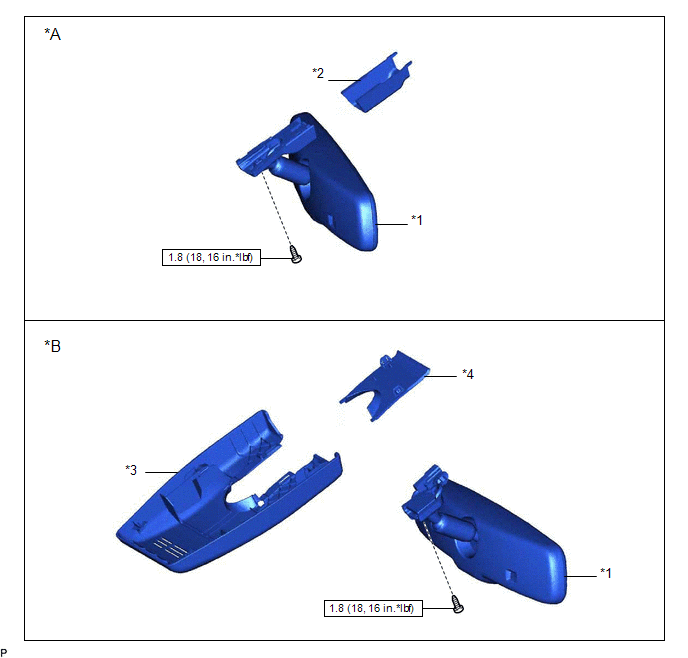

COMPONENTES
ILUSTRACIÓN
*A |
Sin sistema anticolisión |
*B |
Con sistema anticolisión |
*1 |
CONJUNTO DEL ESPEJO RETROVISOR INTERIOR |
*2 |
CUBIERTA DEL SOPORTE DEL ESPEJO RETROVISOR INTERIOR |
*3 |
CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 1 |
*4 |
CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 2 |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |
