Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

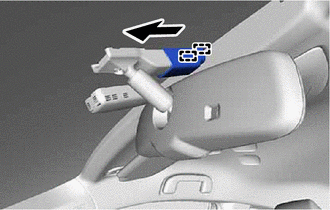

1. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL PUNTAL DEL ESPEJO RETROVISOR INTERIOR (sin sistema anticolisión)

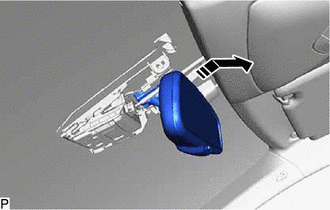

(a) Desenganche las guías y deslice la cubierta del soporte del espejo retrovisor interior.

(b) Desenganche las garras para extraer la cubierta del soporte del espejo retrovisor interior como se muestra en la ilustración.

Extraiga en este sentido

2. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin sistema anticolisión)

(a) Desconecte el conector.

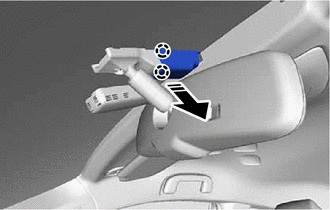

(b) Con una llave de cubo "TORX" T20, retire el tornillo.

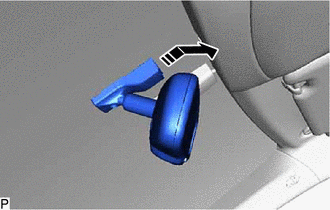

(c) Extraiga el conjunto del espejo retrovisor interior como se muestra en la ilustración.

Extraiga en este sentido

3. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 2 (con sistema de seguridad anticolisión)

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 1 (con sistema de seguridad anticolisión)

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con sistema de seguridad anticolisión)

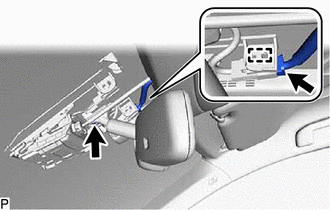

(a) Desconecte el conector.

(b) Desenganche la abrazadera.

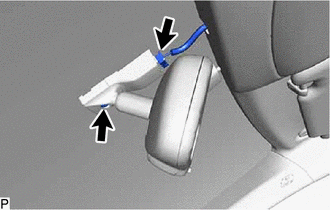

(c) Con una llave de cubo "TORX" T20, retire el tornillo.

(d) Extraiga el conjunto del espejo retrovisor interior como se muestra en la ilustración.

Extraiga en este sentido

    Componentes
    COMPONENTES ILUSTRACIÓN *A Sin sistema anticolisión *B Con sistema anticolisión *1 CONJUNTO DEL ESPEJO RETROVISOR INTERIO ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (a) Compruebe el funcionamiento del conjunto del espejo retrovisor interior electrocrómico. *a ...
