Toyota CH-R Manual de Taller: InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR

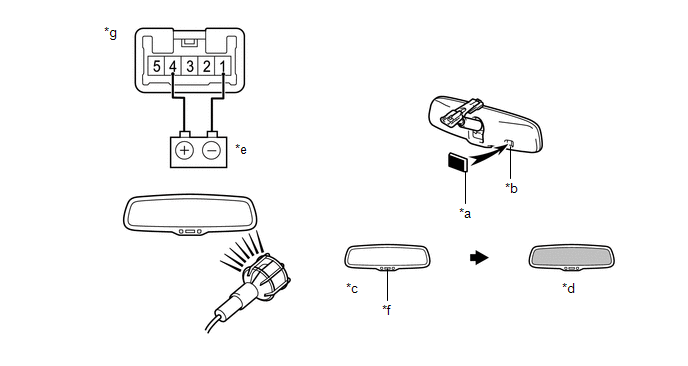

(a) Compruebe el funcionamiento del conjunto del espejo retrovisor interior electrocrómico.
|
*a |
Cinta de color negro |
*b |
Sensor delantero |
|
*c |
Brillante |
*d |
Oscuro |
|
*e |
Batería |
*f |
Interruptor AUTO |
|
*g |
Componente no conectado al mazo de cables (Conjunto del espejo retrovisor interior) |
- |
- |
(1) Conecte el cable positivo (+) de la batería al terminal 4, y el cable negativo (-) al terminal 1.
(2) Pulse el interruptor AUTO.
(3) Recubra el sensor delantero con cinta de color negro para que deje de funcionar.
(4) Ilumine el espejo con una luz eléctrica y compruebe que la superficie del retrovisor se oscurece.
OK:
La superficie del espejo se oscurece.
Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor interior.
