Toyota CH-R Manual de Taller: ReÓstato De Control De Las Luces

Toyota CH-R Manual de Taller / Medidor / Contador / Visualizador / ReÓstato De Control De Las Luces

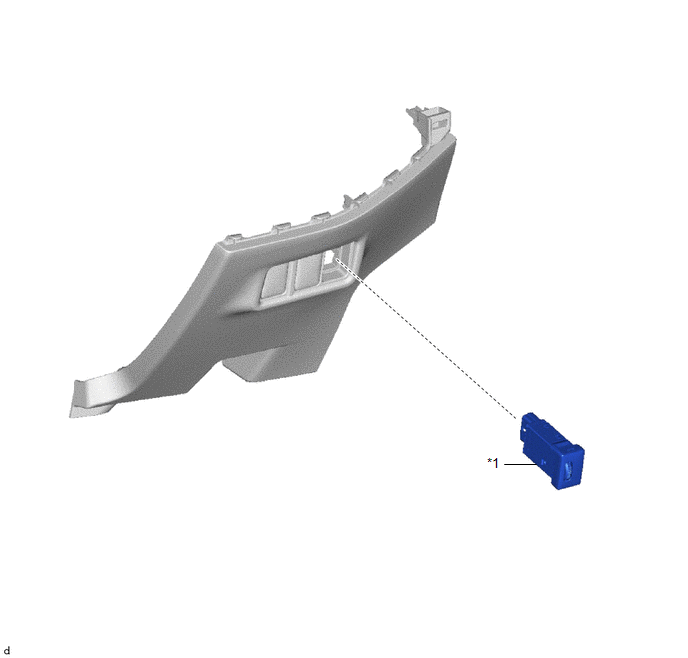

Componentes

COMPONENTES

ILUSTRACIÓN

*1

REÓSTATO DE CONTROL DE LAS LUCES

-

-

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

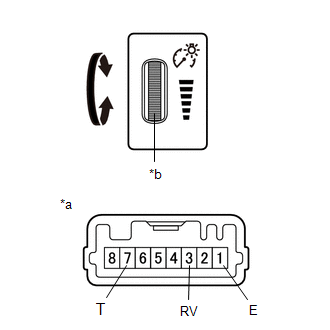

1. INSPECCIONE EL REÓSTATO DE CONTROL DE LAS LUCES

(a) Inspeccione el reóstato de control de las luces.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

7 (T) - 1 (E)

Siempre

8 a 12 kΩ

3 (RV) - 1 (E)

Perilla girada completamente hacia arriba

8 a 12 kΩ

3 (RV) - 1 (E)

Perilla girada completamente hacia abajo

Inferior a 50 Ω

3 (RV) - 1 (E)

Perilla girada desde la posición completamente hacia arriba hasta la posición completamente hacia abajo

8 a 12 kΩ → Inferior a 50 Ω

Si el resultado no es el especificado, cambie el reóstato de control de las luces.

*a

Componente no conectado al mazo de cables

(reóstato de control de las luces)

*b

Perilla

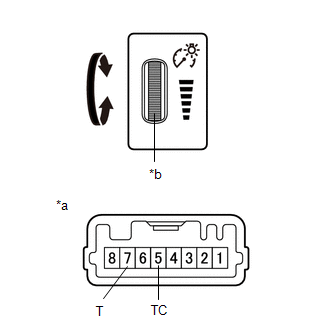

(b) Inspeccione el interruptor de cancelación TAIL.

OBSERVACIÓN:

El interruptor de cancelación TAIL está integrado en el reóstato de control de las luces.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

7 (T) - 5 (TC)

Perilla girada completamente hacia arriba

(situación de cancelación de TAIL)

10 kΩ o superior

7 (T) - 5 (TC)

Perilla no girada completamente hacia arriba

Inferior a 1 Ω

Si el resultado no es el especificado, cambie el reóstato de control de las luces.

*a

(reóstato de control de las luces)

Componente no conectado al mazo de cables

*b

Perilla

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL REÓSTATO DE CONTROL DE LAS LUCES

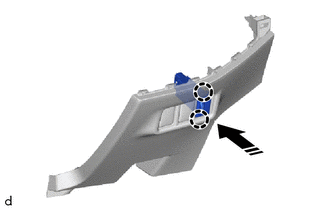

(a) Enganche las garras e instale el reóstato de control de las luces como se muestra en la ilustración.

Coloque en este sentido

2. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí
