Toyota CH-R Manual de Taller: Reloj
Componentes
COMPONENTES

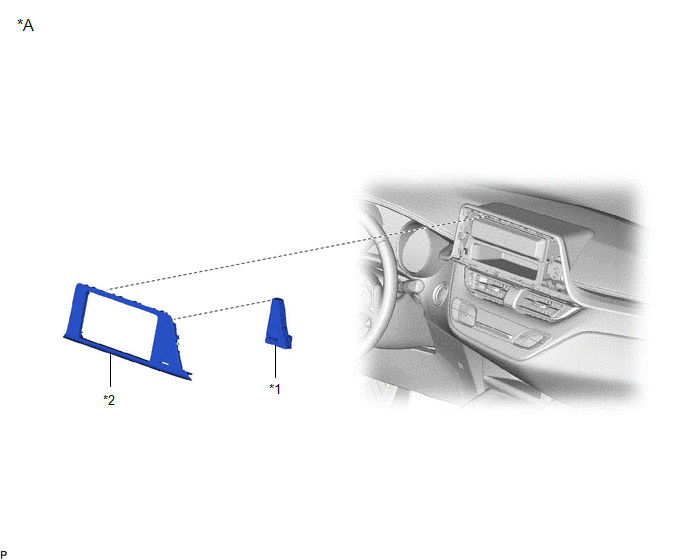

ILUSTRACIÓN
|
*A |
Sin pantalla |
- |
- |
|
*1 |
CONJUNTO DEL RELOJ |
*2 |
SUBCONJUNTO CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS |

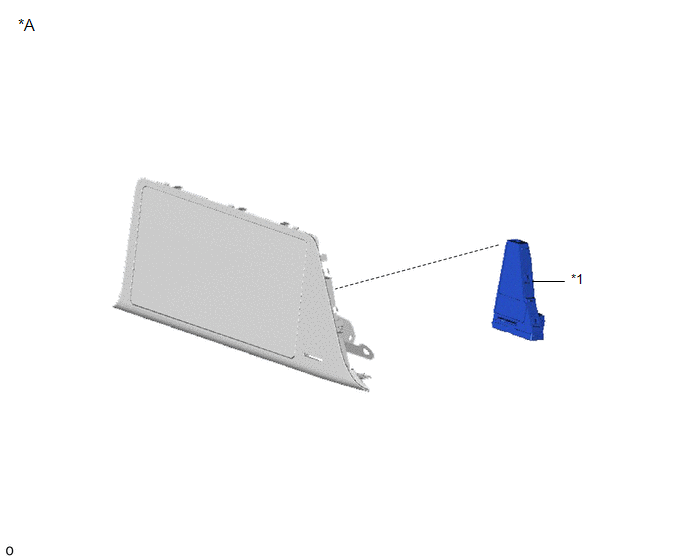

ILUSTRACIÓN
|
*A |
Con pantalla |
- |
- |
|
*1 |
CONJUNTO DEL RELOJ |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (sin pantalla)
Haga clic aquí .gif)
2. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (con pantalla)
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL RELOJ
|

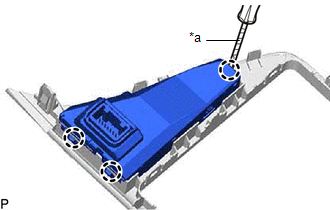

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las garras y extraer el conjunto del reloj. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL RELOJ
|

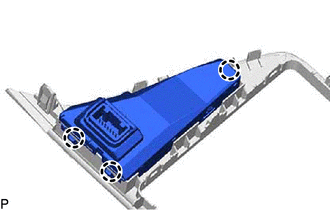

(a) Enganche las garras para instalar el conjunto del reloj. |
|
2. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS (sin pantalla)
Haga clic aquí .gif)
3. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (con pantalla)
Haga clic aquí
