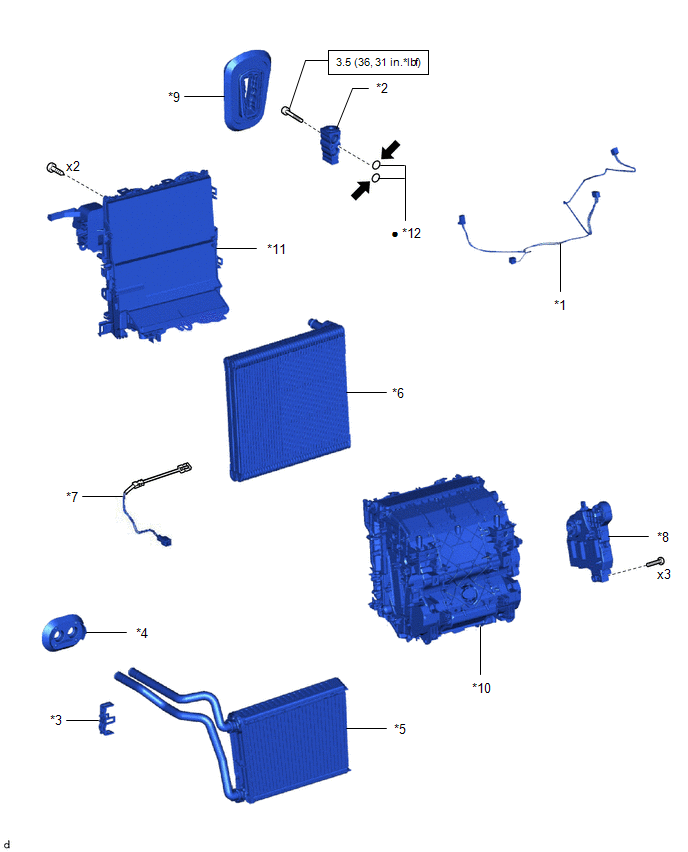

COMPONENTES
ILUSTRACIÓN
|
*1 |
CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
*2 |
VÁLVULA DE EXPANSIÓN DEL ENFRIADOR |
|
*3 |
ABRAZADERA DE LA CALEFACCIÓN |
*4 |
OJAL DEL TUBO DE LA CALEFACCIÓN |
|
*5 |
SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN |
*6 |
SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1 |
|
*7 |
TERMISTOR DEL ENFRIADOR N° 1 |
*8 |
SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 2 |
|
*9 |
OJAL |
*10 |
CAJA SUPERIOR DE LA CALEFACCIÓN |
|
*11 |
CAJA INFERIOR DE LA CALEFACCIÓN |
*12 |
JUNTA TÓRICA |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
|
Aceite del compresor ND-OIL 12 o producto equivalente |
- |
- |
