INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin sistema anticolisión)

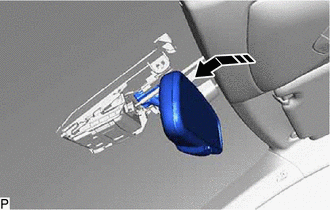

(a) Instale el conjunto del espejo retrovisor interior como se muestra en la ilustración.

Coloque en este sentido

(b) Coloque el tornillo con una llave de cubo T20 "TORX".

Torque:

1.8 N·m {18 kgf·cm, 16 in·lbf}

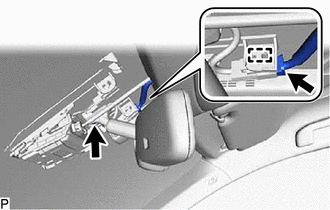

(c) Conecte el conector.

2. INSTALE LA CUBIERTA DEL SOPORTE DEL PUNTAL DEL ESPEJO RETROVISOR INTERIOR (sin sistema anticolisión)

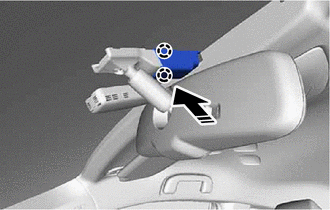

(a) Enganche las garras para instalar la cubierta del soporte del espejo retrovisor interior como se muestra en la ilustración.

Coloque en este sentido

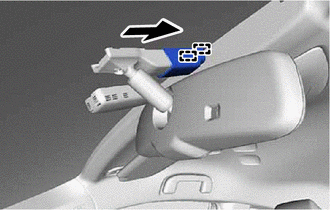

(b) Deslice la cubierta del soporte del espejo retrovisor interior para enganchar las guías.

3. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con sistema de seguridad anticolisión)

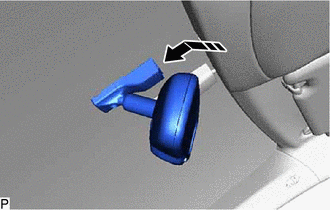

(a) Instale el conjunto del espejo retrovisor interior como se muestra en la ilustración.

Coloque en este sentido

(b) Coloque el tornillo con una llave de cubo T20 "TORX".

Torque:

1.8 N·m {18 kgf·cm, 16 in·lbf}

(c) Enganche la abrazadera.

(d) Conecte el conector.

4. INSTALE LA CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 1 (con sistema de seguridad anticolisión)

Haga clic aquí

5. INSTALE LA CUBIERTA DE RECONOCIMIENTO DE AVANCE N° 2 (con sistema de seguridad anticolisión)

Haga clic aquí
