INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

(a) Desconecte el conector A45 del conjunto del interruptor de las luces de freno.

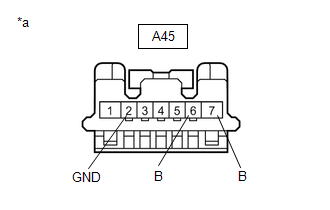

*a

Vista frontal del conector del mazo de cables

(al conjunto del interruptor de las luces de freno)

(b) Mida la tensión y la resistencia en el conector del lado del mazo de cables de acuerdo con los valores de la tabla siguiente.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A45-7 (B) - A45-2 (GND)

Interruptor de encendido desactivado

11 a 14 V

A45-6 (B) - A45-2 (GND)

Interruptor de encendido activado (IG)

11 a 14 V

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A45-2 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, repare o reemplace el mazo de cables o el conector.

(c) Vuelva a conectar el conector A45 del conjunto del interruptor de las luces de freno.

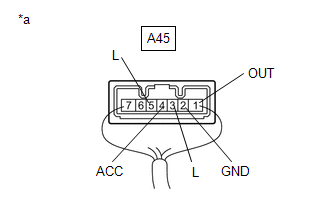

*a

Componente conectado al mazo de cables

(Conjunto del interruptor de las luces de freno)

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

A45- 1 (OUT) - A45-2 (GND)

Interruptor de encendido desactivado, pedal del freno sin pisar

Inferior a 1 V

A45-1 (OUT) - A45-2 (GND)

Interruptor de encendido desactivado, pedal del freno pisado

11 a 14 V

A45-3 (L) - A45-2 (GND)

Interruptor de encendido desactivado, pedal del freno sin pisar

Inferior a 1 V

A45-3 (L) - A45-2 (GND)

Interruptor de encendido desactivado, pedal del freno pisado

11 a 14 V

A45-4 (ACC) - A45-2 (GND)

Interruptor de encendido desactivado

11 a 14 V

A45-5 (L) - A45-2 (GND)

Interruptor de encendido en posición ON (IG), pedal del freno sin pisar

11 a 14 V

A45-5 (L) - A45-2 (GND)

Interruptor de encendido en posición ON (IG), pedal del freno pisado

Inferior a 1 V

Si el resultado no es el especificado, sustituya el conjunto del interruptor de las luces de freno.
