TERMINALES DE LA ECU
INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

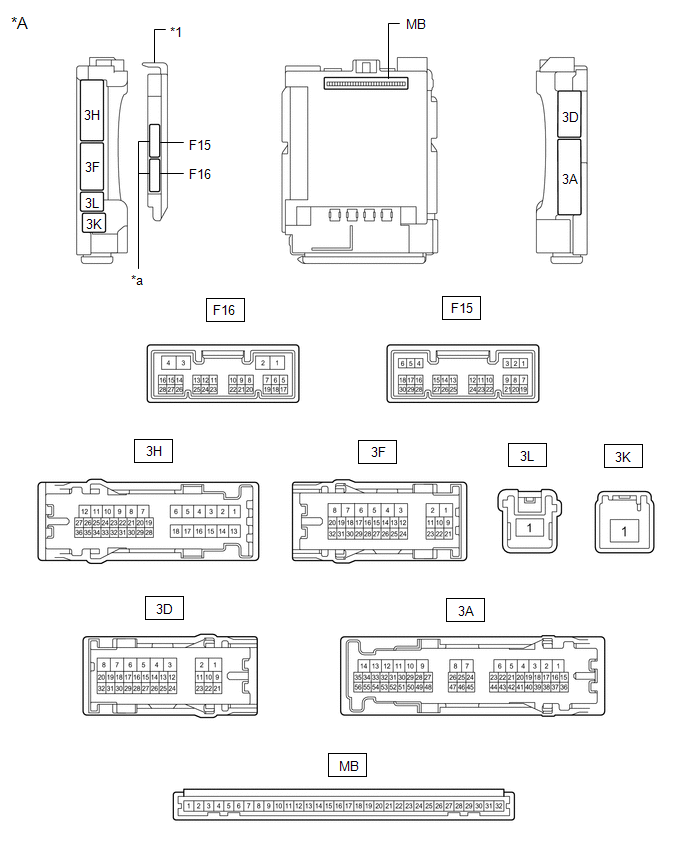

*A |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) con 2 conectores |
- |
- |
*1 |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
- |
- |
*a |
2 conectores |
- |
- |

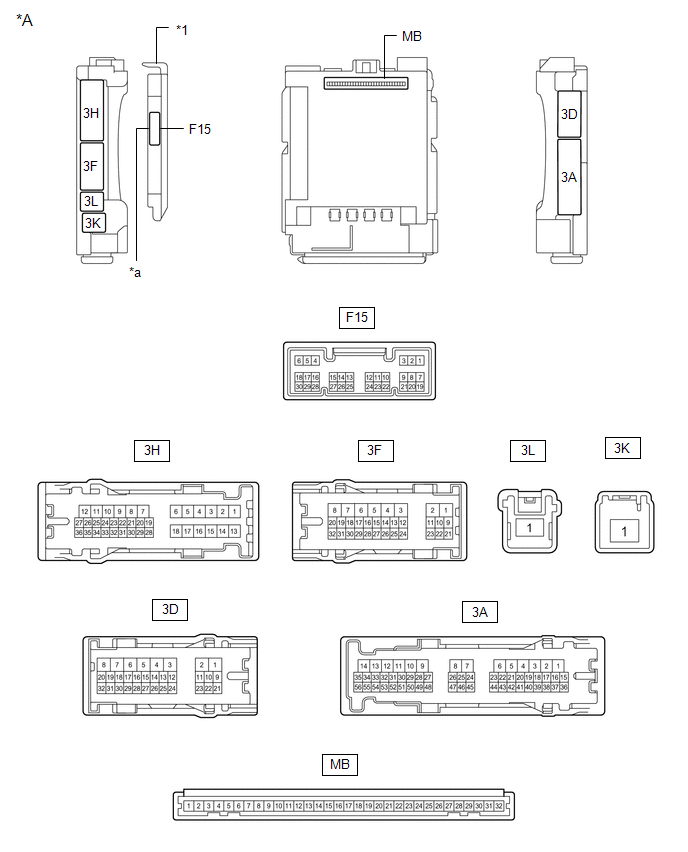

*A |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) con 1 conector |
- |
- |
*1 |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
- |
- |
*a |
1 conector |
- |
- |
(a) Extraiga la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) del conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
(b) Vuelva a conectar los conectores del conjunto del bloque de empalmes del panel de instrumentos.
(c) Mida la resistencia y la tensión según los valores de la tabla siguiente.
OBSERVACIÓN:
Mida los valores del lado del mazo de cables con el conector desconectado.
N° de terminal (Símbolos) |
Color del cableado |
Descripción del terminal |
Estado |
Valor especificado |
---|---|---|---|---|
MB-31 (BECU) - Masa de la carrocería |
- |
Alimentación de la batería |
Siempre |
11 a 14 V |
MB-32 (IG) - Masa de la carrocería |
- |
Fuente de alimentación del encendido (señal IG) |
Interruptor de encendido desactivado |
Inferior a 1 V |
Interruptor de encendido en posición ON |
11 a 14 V |
|||
MB-30 (ACC) - Masa de la carrocería |
- |
Fuente de alimentación del encendido (señal ACC) |
Interruptor de encendido desactivado |
Inferior a 1 V |
Interruptor de encendido en posición ACC |
11 a 14 V |
|||
MB-11 (GND1) - Masa de la carrocería |
- |
Masa |
Siempre |
Inferior a 1 Ω |
F15-6 (FLCY) - Masa de la carrocería |
R - Masa de la carrocería |
Entrada del conjunto del interruptor de la luz de cortesía de la puerta delantera izquierda |
Puerta delantera izquierda cerrada |
10 kΩ o superior |
Puerta delantera izquierda abierta |
Inferior a 1 Ω |
|||
F15-27 (FRCY) - Masa de la carrocería |
BR - Masa de la carrocería |
Entrada del conjunto del interruptor de la luz de cortesía de la puerta delantera derecha |
Puerta delantera derecha cerrada |
10 kΩ o superior |
Puerta delantera derecha abierta |
Inferior a 1 Ω |
|||
MB-13 (LCTY) - Masa de la carrocería |
- |
Entrada del conjunto del interruptor de la luz de cortesía de la puerta trasera (izquierda) |
Puerta trasera izquierda cerrada |
10 kΩ o superior |
Puerta trasera izquierda abierta |
Inferior a 1 Ω |
|||
MB-2 (RCTY) - Masa de la carrocería |
- |
Entrada del conjunto del interruptor de la luz de cortesía de la puerta trasera (derecha) |
Puerta trasera derecha cerrada |
10 kΩ o superior |
Puerta trasera derecha abierta |
Inferior a 1 Ω |
|||
MB-4 (BCTY) - Masa de la carrocería |
- |
Entrada del interruptor de la luz de cortesía de la puerta del maletero |
Puerta del maletero cerrada |
10 kΩ o superior |
Puerta del maletero abierta |
Inferior a 1 Ω |
|||
F15-11 (HCTY) - Masa de la carrocería |
GR - Masa de la carrocería |
Entrada del interruptor de la luz de cortesía del capó |
Capó abierto |
10 kΩ o superior |
Capó cerrado |
Inferior a 1 Ω |
|||
MB-3 (KSW) - Masa de la carrocería*1 |
- |
Señal del interruptor de advertencia de desbloqueo |
No hay ninguna llave en el cilindro de la llave de contacto |
10 kΩ o superior |
Llave en el cilindro de la llave de encendido |
Inferior a 1 Ω |
(d) Instale la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) en el conjunto del bloque de empalmes del panel de instrumentos.
Haga clic aquí
(e) Mida la tensión y los impulsos en función de los valores de la tabla siguiente.
N° de terminal (Símbolos) |
Color del cableado |
Descripción del terminal |
Estado |
Valor especificado |
---|---|---|---|---|
3D-13 (LSFL) - Masa de la carrocería |
B - Masa de la carrocería |
Entrada del interruptor de detección de desbloqueo de la puerta delantera izquierda |
puerta delantera izquierda desbloqueada |
Inferior a 1 V |
puerta delantera izquierda bloqueada |
Generación de impulsos |
|||
3D-12 (LSFR) - Masa de la carrocería |
GR - Masa de la carrocería |
Entrada del interruptor de detección de desbloqueo de la puerta delantera derecha |
puerta delantera derecha desbloqueada |
Inferior a 1 V |
puerta delantera derecha bloqueada |
Generación de impulsos |
|||
F15-29 (L2) - Masa de la carrocería |
G - Masa de la carrocería |
Entrada del bloqueo vinculada a la llave de la puerta del conductor |
Cilindro de la llave de la puerta del conductor girado a la posición de bloqueo |
Inferior a 1 V |
Cilindro de la llave de la puerta del conductor en posición OFF |
Generación de impulsos |
|||
F15-2 (UL3) - Masa de la carrocería |
L - Masa de la carrocería |
Entrada del desbloqueo vinculada con la llave de la puerta del conductor |
Cilindro de la llave de la puerta del conductor girado a la posición de desbloqueo |
Inferior a 1 V |
Cilindro de la llave de la puerta del conductor en posición OFF |
Generación de impulsos |
|||
3D-14 (LSR) - Masa de la carrocería |
LG - Masa de la carrocería |
Entrada del interruptor de detección de desbloqueo de las puertas traseras izquierda y derecha |
Puerta trasera izquierda o derecha desbloqueadas |
Inferior a 1 V |
Puerta trasera izquierda y derecha bloqueadas |
Generación de impulsos |
|||
3A-20 (SH) - Masa de la carrocería |
LG - Masa de la carrocería |
Conjunto del claxon de seguridad en funcionamiento |
Suena el conjunto del claxon de seguridad (El sistema antirrobo se encuentra en estado de alarma en funcionamiento) |
Generación de impulsos (Inferior a 1 V ← → 11 a 14 V) |
3F-27 (HORN) - Masa de la carrocería |
SB - Masa de la carrocería |
Activación del claxon del vehículo |
Suena el claxon del vehículo (El sistema antirrobo se encuentra en estado de alarma en funcionamiento) |
Generación de impulsos (Inferior a 1 V ← → 11 a 14 V) |
