COMPROBACIÓN/BORRADO DE DTC

COMPROBACIÓN/BORRADO DE DTC (cuando se utiliza el TECHSTREAM)

(a) Compruebe si se emiten DTC.

(1) Apague el interruptor de encendido.

(2) Conecte el Techstream al DLC3.

(3) Coloque el interruptor de encendido en posición ON.

(4) Encienda el Techstream.

(5) Lea los DTC de acuerdo con las instrucciones del Techstream. Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC/EPB / Trouble Codes.

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

(6) Compruebe los detalles de los DTC.

Haga clic aquí

AVISO:

El sistema de control de estabilidad del vehículo emite DTC para los siguientes sistemas. Si se emiten DTC diferentes a los de la tabla de códigos de diagnóstico para el sistema de control de estabilidad del vehículo, consulte la tabla de códigos de diagnóstico para los siguientes sistemas.

Sistema

Vaya a

Sistema del freno de estacionamiento eléctrico

(b) Borre los DTC.

(1) Apague el interruptor de encendido.

(2) Conecte el Techstream al DLC3.

(3) Coloque el interruptor de encendido en posición ON.

(4) Encienda el Techstream.

(5) Borre los códigos con el Techstream. Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC/EPB / Trouble Codes.

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

(6) Pulse el botón de borrado de los DTC.

COMPROBACIÓN/BORRADO DE DTC (con el cable de comprobación de la SST)

(a) Compruebe si se emiten DTC.

(1) Apague el interruptor de encendido.

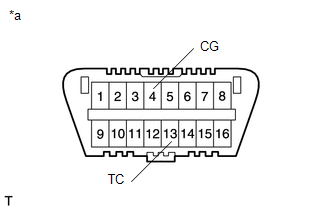

(2) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

*a

Vista frontal del DLC3:

(3) Coloque el interruptor de encendido en posición ON.

(4) Observe el modo de parpadeo del indicador de advertencia ABS, el indicador de deslizamiento y los indicadores luminosos de retención de frenos en modo de espera para identificar el DTC.

OBSERVACIÓN:

Si no aparece ningún código, inspeccione el circuito de los terminales TC y CG, y los circuitos del indicador luminoso de advertencia ABS, de deslizamiento y de retención de frenos en modo de espera.

Área afectada

Consulte el procedimiento

Circuito de los terminales TC y CG

Circuito del indicador de advertencia ABS (permanece encendido)

Circuito del indicador de advertencia ABS (no se enciende)

Circuito del indicador luminoso de deslizamiento (permanece encendido)

Circuito del indicador luminoso de deslizamiento (no se enciende)

Circuito del indicador luminoso de retención de frenos en modo de espera

(5) Cuente el número de veces que parpadea el indicador de advertencia ABS y el indicador luminoso de deslizamiento.

OBSERVACIÓN:

  • Cuando el sistema funciona correctamente, el indicador de seguridad parpadea de forma continua siguiendo un patrón de 0.25 segundos encendido y 0.25 segundos apagado.
  • Cuando se emite un DTC, cada indicador emitirá el mismo código en intervalos de 4 segundos (por ejemplo, el código 21 se emitiría como 2 parpadeos, una pausa de 1.5 segundos y, a continuación, 1 parpadeo).
  • Cuando se emiten 2 o más DTC, cada indicador emitirá un código distinto a intervalos de 2.5 segundos y, cuando se hayan emitido todos los códigos, se producirá una pausa de 4 segundos y la secuencia se repetirá.
  • Cuando se almacenan varios DTC, se emiten en orden empezando por el DTC de número más bajo.
  • Si el indicador luminoso de retención de los frenos en modo de espera parpadea antes de conectar el DLC3, al conectar los terminales 13 (TC) y 4 (CG) del DLC3, el indicador luminoso de retención de frenos en funcionamiento deja de parpadear y se apaga.

(6) Compruebe los detalles de los DTC.

ABS DTC

Visualización del indicador de advertencia ABS

Pantalla del tester

11

C146E

13

C146C

21

C1468

22

C1469

23

C146A

24

C146B

25

C1225

26

C1226

27

C1227

28

C1228

31

C1464

32

C1465

33

C1466

34

C1467

35

C1330

36

C1331

37

C1237

38

C1332

39

C1333

41

C1241

C1417

43

C1243

44

C1419

C1420

C1474

45

C1245

46

C1246

49

C1249

C1425

C1426

51

C1428

62

C1300

67

C1429

C1430

C1431

94

U0073

97

C1381
VSC DTC

Visualización del indicador luminoso de deslizamiento

Pantalla del tester

28

C1472

C1474

31

C1432

C1433

C1434

C1439

C1445

32

C1419

C1420

34

C1234

C1435

C1436

39

C1336

43*1

-

44

C1224

51

C1201

62

U0123

63

U0126

64

C1380

65

U0100

6A*2

C1381

88

C1288

98

C1448

-

C1441
DTC de la función de retención de frenos

Pantalla del indicador de advertencia

Pantalla del tester

11*3

-

14*4

-

58

U0142
  • *1: Este DTC se emite cuando el sistema VSC detecta una avería en el ABS.
  • *2: El indicador parpadea 6 veces y se apaga durante 1.5 segundos y, a continuación, parpadea 10 veces.
  • *3: Este DTC se emite cuando el sistema de retención de los frenos detecta una avería en el VSC.
  • *4: Este DTC se emite cuando el sistema de retención de los frenos detecta una avería en el EPB.

(7) Después de haber completado la comprobación, desconecte los terminales TC y CG del DLC3 para apagar la pantalla.

Si se detectan 2 o más DTC a la vez, se visualizarán en orden ascendente.

(b) Borre los DTC.

(1) Apague el interruptor de encendido.

(2) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

*a

Vista frontal del DLC3:

(3) Coloque el interruptor de encendido en posición ON.

(4) Borre los DTC memorizados en la ECU pisando el pedal del freno 8 veces como mínimo en 5 segundos.

(5) Compruebe si los indicadores de advertencia del ABS y el indicador luminoso de deslizamiento indican el código de estado normal del sistema.

(6) Extraiga la SST de los terminales del DLC3.

OBSERVACIÓN:

El borrado de los DTC no se puede realizar desconectando el terminal de la batería o el fusible ECU-IG n° 1.

FIN DE LA COMPROBACIÓN/BORRADO DE DTC

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe si el indicador de advertencia ABS y el indicador luminoso de deslizamiento se apagan en aproximadamente 3 segundos después de colocar el interruptor de encendido en la posición ON.
