Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

(a) Instale provisionalmente el tapón de purga en el conjunto del cilindro del freno de disco trasero.

OBSERVACIÓN:

Apriete totalmente el tapón de purga del freno de disco trasero después de purgar el sistema.

2. COLOQUE EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO

(a) Instale la tapa del tapón de purga en el tapón de purga de freno de disco trasero.

3. INSTALE EL SELLO DEL PISTÓN

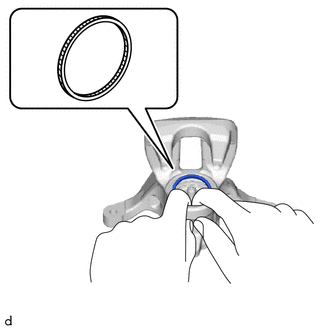

(a) Aplique grasa de glicol a base de jabón de litio a toda la circunferencia de un sello de pistón nuevo.

Grasa de glicol a base de jabón de litio

(b) Coloque el sello del pistón en el conjunto del cilindro del freno de disco trasero.

AVISO:

  • No dañe la superficie interior ni la ranura del sello del pistón del cilindro del freno de disco trasero.
  • Evite que gire la tuerca. Si la tuerca gira accidentalmente, vuelva a ponerla en su posición original.

4. INSTALE EL PISTÓN DEL FRENO DE DISCO TRASERO

(a) Aplique una fina capa de grasa de glicol a base de jabón de litio a toda la circunferencia de una funda de cilindro nueva.

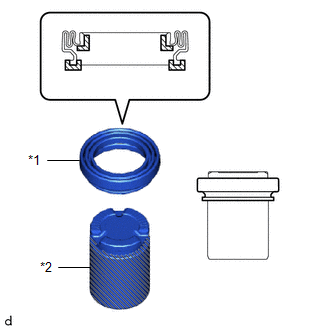

*1

Funda del cilindro

*2

Pistón del freno de disco trasero

Grasa de glicol a base de jabón de litio

(b) Aplique una ligera capa de grasa de glicol a base de jabón de litio para engrasar las superficies de contacto del pistón del freno de disco trasero.

(c) Instale la funda del cilindro en el pistón del freno de disco trasero.

(d) Instale la parte de sellado de la funda del cilindro en la ranura del cilindro del freno de disco trasero.

AVISO:

Instale firmemente la funda del cilindro en la ranura del cilindro del freno de disco trasero.

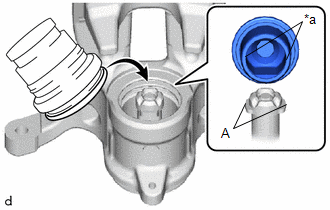

*a

Muescas

(e) Coloque el pistón en el conjunto del cilindro del freno de disco trasero.

AVISO:

  • Instale el cilindro del freno de disco trasero izquierdo de forma que las partes marcadas como (A) encajen en las muescas del pistón del freno de disco trasero.
  • No coloque el pistón del freno de disco trasero a la fuerza en el conjunto del cilindro del freno de disco trasero.

(f) Coloque el pistón en el conjunto del cilindro del freno de disco trasero.

(g) Asegúrese de que la funda del cilindro esté bien instalada en la ranura del cilindro del freno de disco trasero y el pistón del freno de disco trasero.

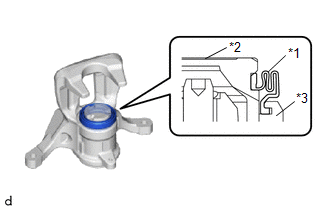

*1

Funda del cilindro

*2

Conjunto del cilindro del freno de disco trasero

*3

Pistón del freno de disco trasero

    InspecciÓn
