Toyota CH-R Manual de Taller: Luz Del Soporte Del Retrovisor

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Luz Del Soporte Del Retrovisor

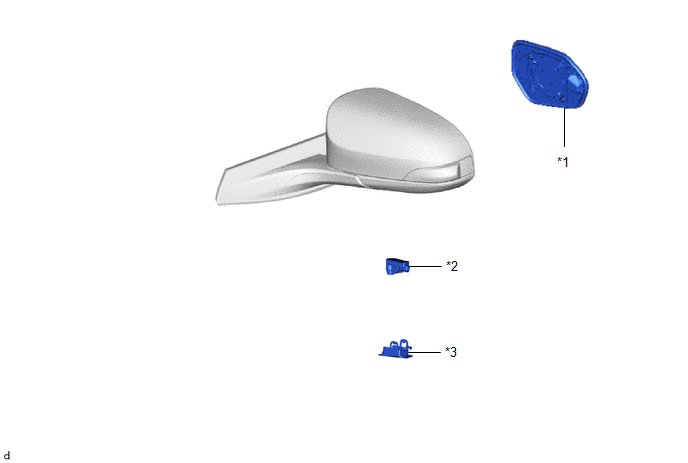

Componentes

COMPONENTES

ILUSTRACIÓN

*1

ESPEJO EXTERIOR

*2

CONJUNTO DE LA LUZ DEL ESPEJO EXTERIOR

*3

CUBIERTA DEL ORIFICIO DEL ESPEJO RETROVISOR EXTERIOR

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL RETROVISOR EXTERIOR

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA LUZ DEL ESPEJO EXTERIOR

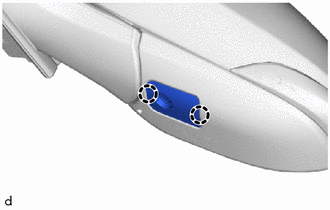

(a) Desenganche las garras para extraer la cubierta del orificio del espejo retrovisor exterior con el conjunto de la luz del espejo retrovisor exterior.

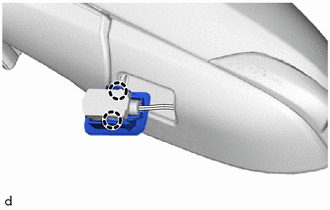

(b) Desenganche las garras para extraer la cubierta del orificio del espejo exterior.

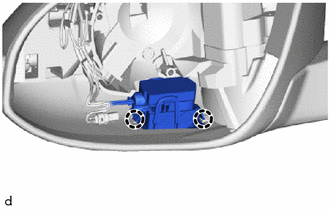

(c) Desenganche el ojal.

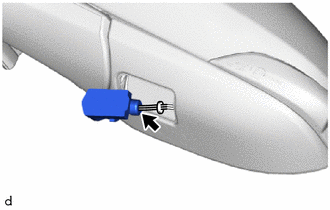

(d) Desconecte el conector para extraer el conjunto de la luz del espejo retrovisor exterior.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA LUZ DEL ESPEJO EXTERIOR

(a) Conecte el conector para colocar el conjunto de la luz del espejo exterior.

(b) Enganche el ojal.

(c) Enganche las garras para instalar la cubierta del orificio del espejo exterior.

(d) Enganche las garras para instalar la cubierta del orificio del espejo retrovisor exterior con el conjunto de la luz del espejo exterior.

2. INSTALE EL ESPEJO EXTERIOR

Haga clic aquí
