UBICACIÓN DE LAS PIEZAS

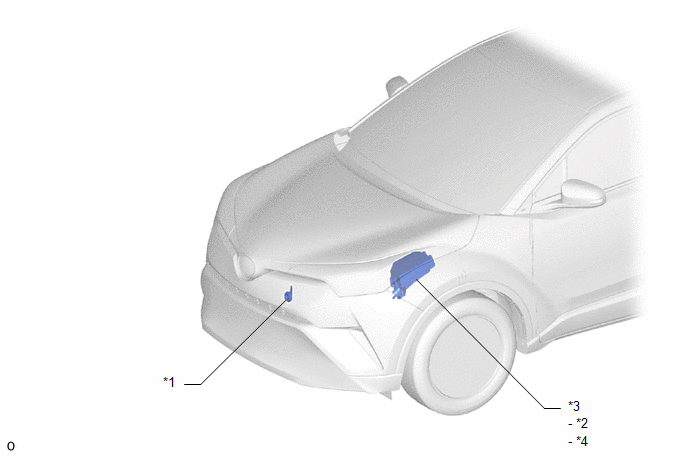

ILUSTRACIÓN

*1

CONJUNTO DEL CLAXON DE TONOS BAJOS

*2

RELÉ DEL CLAXON

*3

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

*4

FUSIBLE HORN

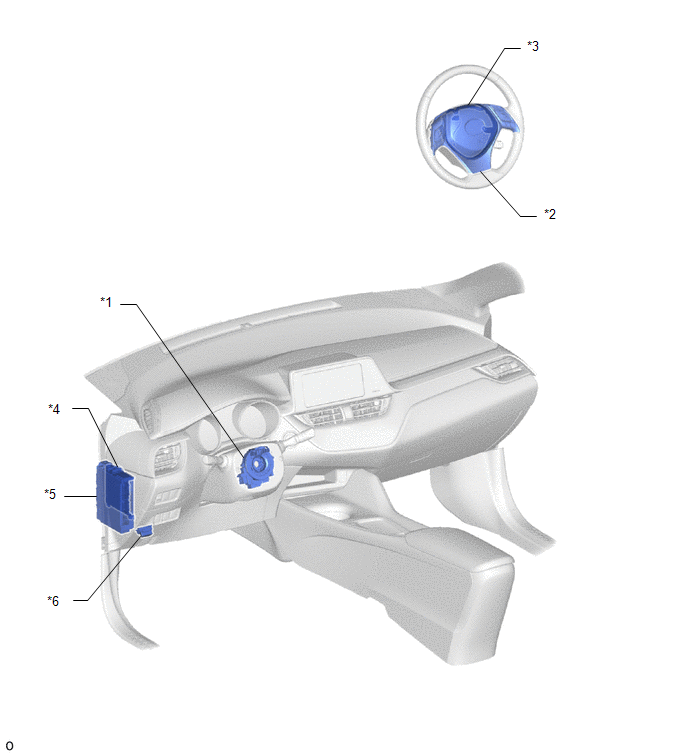

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE ESPIRAL

*2

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*3

CONJUNTO DEL BOTÓN DEL CLAXON

*4

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

*6

DLC3
