Toyota CH-R Manual de Taller: Componentes

COMPONENTES

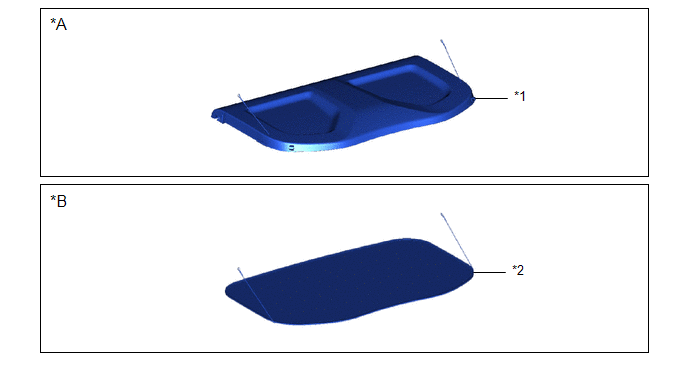

ILUSTRACIÓN

*A

Con reajuste de la bandeja de equipajes

*B

Con cubierta

*1

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

*2

CONJUNTO DE LA CUBIERTA

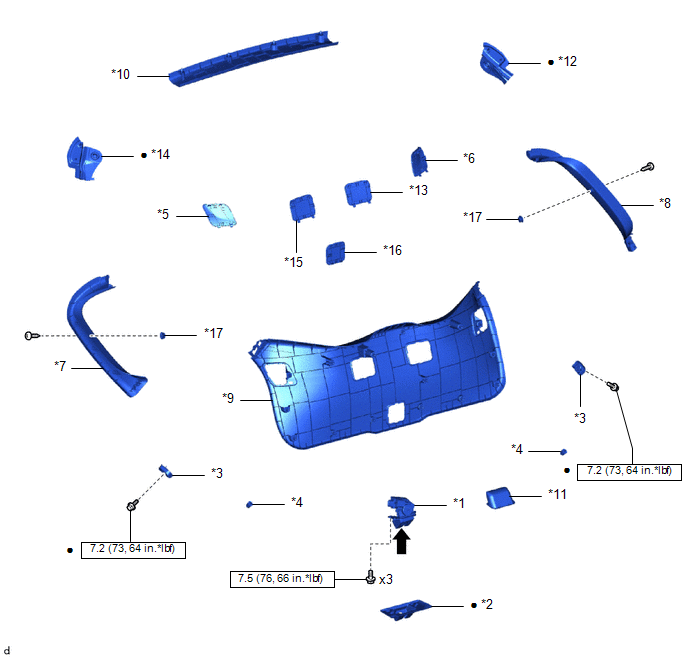

ILUSTRACIÓN

*1

CONJUNTO DE LA CERRADURA DE LA PUERTA DEL MALETERO

*2

CUBIERTA DE LA CERRADURA DE LA PUERTA DEL MALETERO

*3

TOPE INFERIOR DE LA PUERTA DEL MALETERO

*4

ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA DEL MALETERO

*5

CUBIERTA IZQUIERDA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA DEL MALETERO

*6

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DERECHO DE LA PUERTA DEL MALETERO

*7

EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

*8

EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

*9

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

*10

CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

*11

TIRADOR DE LA PUERTA

*12

PROTECTOR N° 1 DEL PANEL DE LA PUERTA DEL MALETERO

*13

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO N° 1 DE LA PUERTA DEL MALETERO

*14

PROTECTOR N° 2 DEL PANEL DE LA PUERTA DEL MALETERO

*15

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO N° 2 DE LA PUERTA DEL MALETERO

*16

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO N° 3 DE LA PUERTA DEL MALETERO

*17

GANCHO DEL EMBELLECEDOR DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

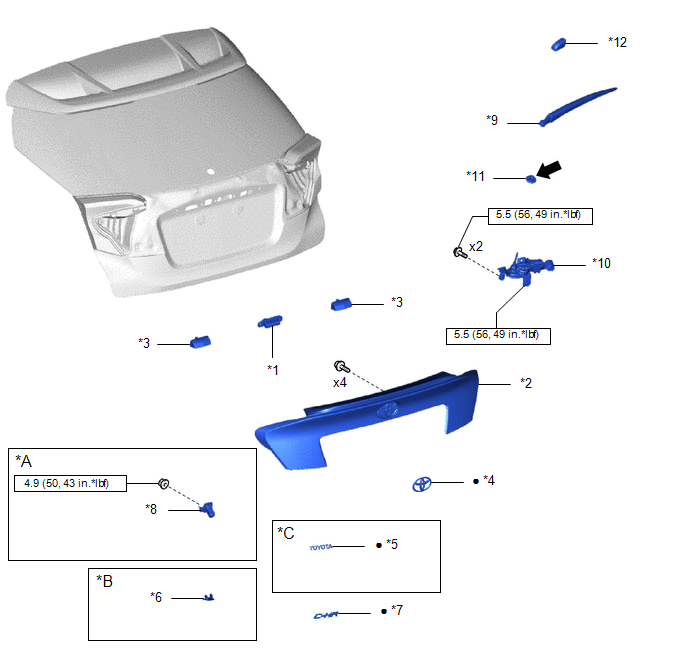

ILUSTRACIÓN

*A

Con sistema de visión trasera

*B

Sin sistema de visión trasera

*C

Con símbolo de marca

-

-

*1

CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO

*2

EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

*3

CONJUNTO DE LA LUZ DE MATRÍCULA

*4

EMBLEMA DE LA PUERTA DEL MALETERO N° 1

*5

PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 1

*6

RETÉN N° 2 DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

*7

PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 2

*8

CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA

*9

CONJUNTO DE BRAZO Y RASQUETA DEL LIMPIAPARABRISAS TRASERO

*10

CONJUNTO DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

*11

OJAL DEL MOTOR DEL LIMPIAPARABRISAS TRASERO

*12

TAPÓN SUPERIOR DEL BRAZO DEL LIMPIAPARABRISAS TRASERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

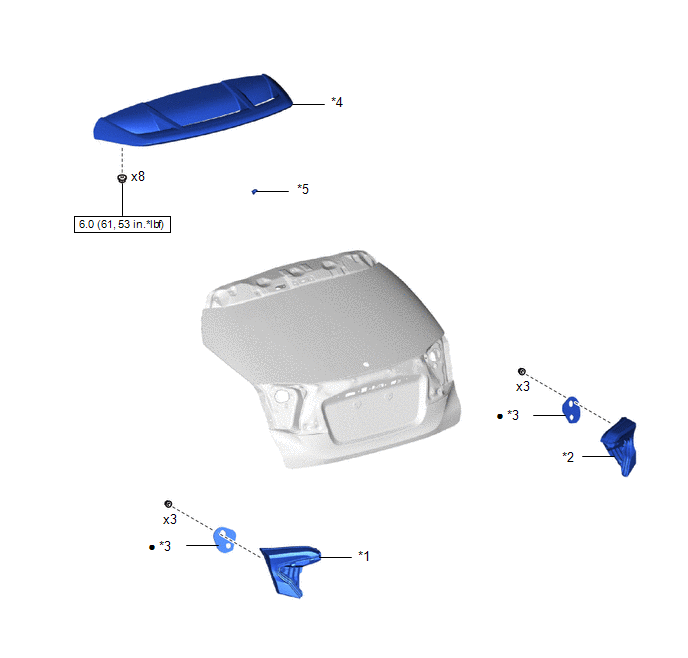

ILUSTRACIÓN

*1

CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

*2

CONJUNTO DE LAS LUCES TRASERAS DERECHAS

*3

EMPAQUETADURA DE LA LUZ TRASERA

*4

CONJUNTO DEL DEFLECTOR TRASERO

*5

BOQUILLA DEL LAVAPARABRISAS TRASERO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

    Puerta Del Maletero
    ...

    Ajuste
    AJUSTE PRECAUCIÓN / AVISO / OBSERVACIÓN *a Perno de centraje *b Perno estándar OBSERVACIÓN: Los pernos de centraje se utili ...
