AJUSTE

PRECAUCIÓN / AVISO / OBSERVACIÓN

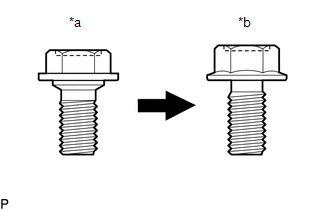

*a

Perno de centraje

*b

Perno estándar

OBSERVACIÓN:

  • Los pernos de centraje se utilizan para instalar las bisagras en la puerta. La puerta no puede ajustarse si los pernos de centraje están instalados. Sustituya los pernos de centraje por pernos estándar (con arandelas) cuando haga los ajustes.
  • El par de apriete especificado para los pernos estándar se muestra en la tabla de pernos estándar.

    Haga clic aquí

PROCEDIMIENTO

1. INSPECCIONE LA PUERTA DEL MALETERO

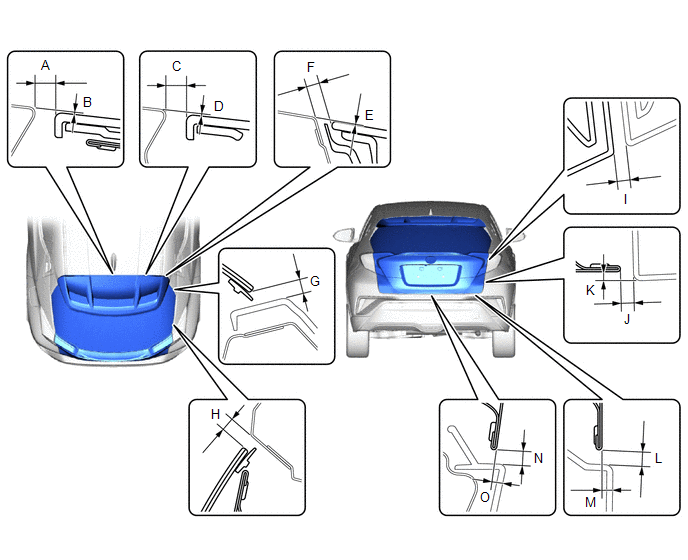

(a) Compruebe si las medidas de espacio libre de las áreas "A" a "O" están dentro de los valores estándar.

Holgura estándar

Área

Medida

Área

Medida

A

7.1 a 11.1 mm (0.280 a 0.437 pulg.)

B

-1.0 a 3.0 mm (-0.039 a 0.118 pulg.)

C

7.1 a 11.1 mm (0.280 a 0.437 pulg.)

D

-1.0 a 3.0 mm (-0.039 a 0.118 pulg.)

E

-2.0 a 2.0 mm (-0.079 a 0.079 pulg.)

F

4.0 a 8.0 mm (0.157 a 0.315 pulg.)

G

3.5 a 8.5 mm (0.138 a 0.335 pulg.)

H

3.5 a 8.5 mm (0.138 a 0.335 pulg.)

I

3.3 a 7.3 mm (0.130 a 0.287 pulg.)

J

3.5 a 7.5 mm (0.138 a 0.295 pulg.)

K

2.4 a 5.4 mm (0.094 a 0.213 pulg.)

L

4.0 a 8.0 mm (0.157 a 0.315 pulg.)

M

2.8 a 5.8 mm (0.110 a 0.228 pulg.)

N

4.0 a 8.0 mm (0.157 a 0.315 pulg.)

O

3.8 a 6.8 mm (0.150 a 0.268 pulg.)

-

-

2. EXTRAIGA LA TAPA TRASERA DE LA GUARNICIÓN DE LA CUBIERTA

Haga clic aquí

3. AJUSTE LA PUERTA DEL MALETERO

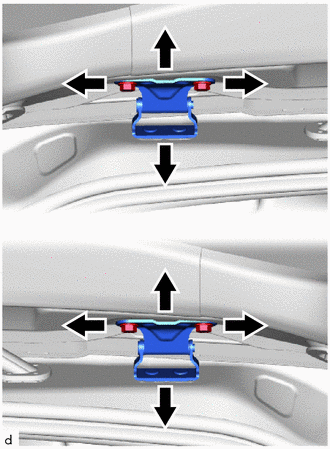

(a) Afloje los 4 pernos de la bisagra de la puerta del maletero y ajuste la posición de la puerta del maletero.

(b) Apriete los 4 pernos de la bisagra de la puerta del maletero tras el ajuste.

Torque:

19 N·m {194 kgf·cm, 14 ft·lbf}

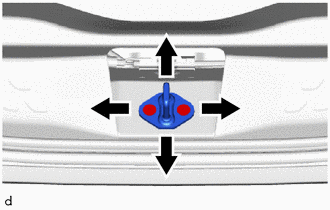

(c) Utilice una llave de cubo "TORX" T40 para afloje ligeramente los 2 tornillos de montaje del percutor.

(d) Utilice una barra de latón y un martillo para ajustar la posición del percutor golpeándolo.

(e) Con una llave de cubo "TORX" T40, apriete los 2 tornillos de montaje del percutor después del ajuste.

Torque:

23 N·m {235 kgf·cm, 17 ft·lbf}

4. INSTALE LA TAPA TRASERA DE LA GUARNICIÓN DE LA CUBIERTA

Haga clic aquí
