Toyota CH-R Manual de Taller: Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • No deje caer el conjunto de la ECU de la servodirección, no lo golpee con las herramientas ni lo someta a golpes.
  • Si el conjunto de la ECU de la servodirección está expuesto a un impacto, sustitúyalo por uno nuevo.
  • No tire del mazo de cables.
  • No permita que la humedad entre en contacto con el conjunto de la ECU de la servodirección.
  • No afloje los pernos que no se mencionan en el procedimiento.
  • No permita que el conjunto de la ECU de la servodirección se ensucie con partículas extrañas.

PROCEDIMIENTO

1. INSTALE EL AMORTIGUADOR DEL EJE DEL MOTOR DE LA SERVODIRECCIÓN ELÉCTRICA

Haga clic aquí

2. INSTALE EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

Haga clic aquí

3. INSTALE EL CONJUNTO DEL ACTUADOR DE BLOQUEO DE LA DIRECCIÓN (con sistema de llave inteligente)

OBSERVACIÓN:

Cuando sustituya el conjunto del actuador de bloqueo de la dirección, consulte Registro.

Haga clic aquí

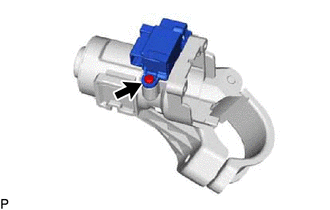

(a) Instale el conjunto del actuador del mecanismo de bloqueo de la dirección con el perno de cabeza cónica.

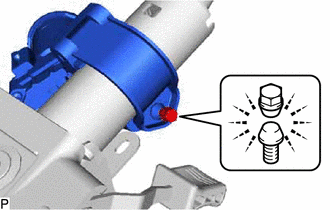

(b) Apriete el perno de cabeza cónica hasta que se rompa la cabeza.

4. INSTALE EL SOLENOIDE DE INTERBLOQUEO DE LA LLAVE (sin sistema de llave inteligente)

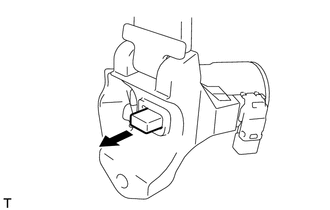

(a) Instale con el tornillo el solenoide de interbloqueo de la llave en el conjunto del soporte superior de la columna de dirección.

5. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O ARRANQUE (sin sistema de llave inteligente)

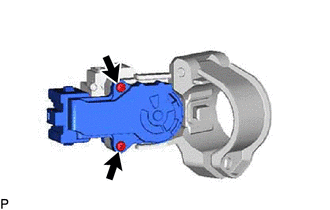

(a) Instale el conjunto del interruptor de encendido o motor de arranque con los 2 tornillos.

6. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO (sin sistema de llave inteligente)

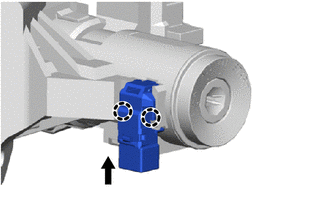

(a) Enganche las 2 garras para instalar el conjunto del interruptor de advertencia de desbloqueo en el conjunto del soporte superior de la columna de dirección.

7. INSTALE EL CONJUNTO DEL CILINDRO DE LA CERRADURA DEL INTERRUPTOR DE ENCENDIDO (sin sistema de llave inteligente)

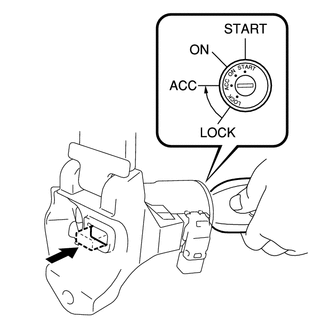

(a) Asegúrese de que el conjunto del cilindro de la cerradura del interruptor de encendido está en la posición ACC.

(b) Instale el conjunto del cilindro de la cerradura del interruptor de encendido.

8. COMPRUEBE EL FUNCIONAMIENTO DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN (sin sistema de llave inteligente)

(a) Compruebe que el mecanismo de bloqueo de la dirección se activa cuando se extrae la llave.

(b) Compruebe que el mecanismo de bloqueo de la dirección se desactiva cuando se inserta la llave y se gira hasta la posición ACC.

Si hay alguna anomalía, sustituya el conjunto del cilindro de la cerradura del interruptor de encendido.

9. INSTALE EL SOPORTE SUPERIOR DE LA COLUMNA DE DIRECCIÓN CON EL CONJUNTO DEL INTERRUPTOR (sin sistema de llave inteligente)

(a) Instale con la ayuda del perno de cabeza cónica el conjunto del soporte superior de la columna de dirección con interruptor.

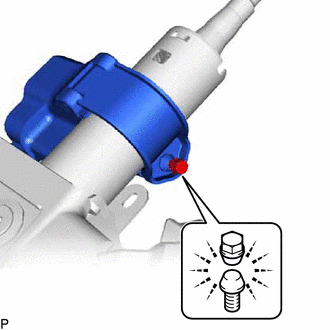

(b) Apriete el perno de cabeza cónica hasta que se rompa la cabeza.

10. COLOQUE LA BOBINA DE LA LLAVE TRANSMISORA (sin sistema de llave inteligente)

Haga clic aquí

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE LA PRECARGA (a) Fije el conjunto de la columna de dirección en un torno de banco con placas de aluminio, trapos y tacos de madera. A ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE 2. INSTALE EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN AVISO: Asegúrese de que el mazo de cables no interfiera con el ...
