Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

2. INSTALE EL CONJUNTO DE LA COLUMNA DE DIRECCIÓN

AVISO:

Asegúrese de que el mazo de cables no interfiera con el conjunto de la columna de dirección.

(a) Instale el conjunto de la columna de dirección con el perno y 2 tuercas.

Torque:

36 N·m {367 kgf·cm, 27 ft·lbf}

(b) Conecte cada conector y enganche cada abrazadera al conjunto de la columna de dirección.

(c) Enganche la abrazadera del mazo de cables de la ECU de la servodirección.

(d) Conecte los 2 conectores de la ECU de la servodirección.

3. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

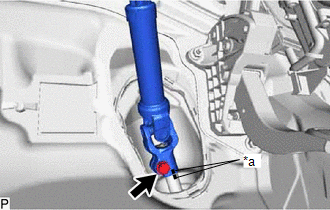

(a) Alinee las marcas de correspondencia en el conjunto n° 2 del eje intermedio de dirección y en el conjunto de la columna de dirección.

*a

Marca de correspondencia

(b) Conecte el conjunto del eje intermedio de la dirección n° 2 al conjunto de la columna de dirección.

(c) Coloque el perno.

Torque:

64 N·m {653 kgf·cm, 47 ft·lbf}

4. INSTALE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

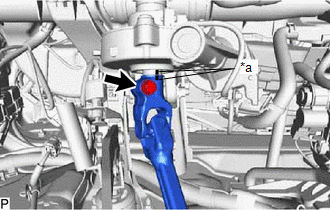

(a) Alinee las marcas de correspondencia del conjunto del eje intermedio de la dirección n° 2 y del conjunto del engranaje de dirección.

*a

Marca de correspondencia

(b) Instale el conjunto del eje intermedio de la dirección n° 2 en el conjunto del engranaje de dirección.

(c) Coloque el perno.

Torque:

64 N·m {653 kgf·cm, 47 ft·lbf}

5. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

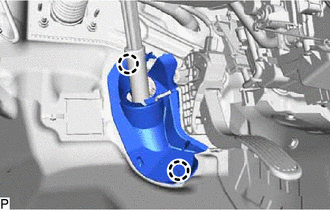

(a) Enganche las 2 garras para instalar la hoja silenciadora de la cubierta del orificio de la columna.

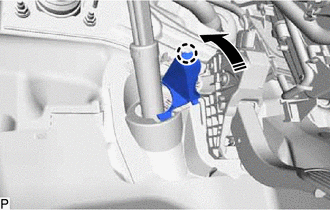

(b) Enganche la garra para cerrar la hoja silenciadora de la cubierta del orificio de la columna.

Enganche en este sentido

6. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

Haga clic aquí

7. INSTALE EL CONDUCTO DE AIRE N° 1

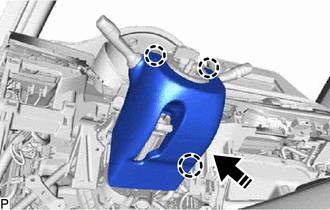

(a) Enganche las 3 garras para instalar el conducto de aire n° 1.

(b) Coloque los 2 pernos.

8. INSTALE EL ENCASTRE DE LA CAJA DE LA CONSOLA

Haga clic aquí

9. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LOS INTERMITENTES CON EL SUBCONJUNTO DEL CABLE ESPIRAL

AVISO:

  • No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
  • No gire el subconjunto del cable espiral con sensor sin el conjunto del volante instalado con la batería conectada y el interruptor de encendido en la posición ON.
  • Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

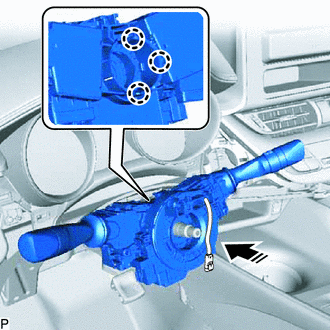

(a) Enganche las 3 garras para instalar el conjunto del interruptor de los intermitentes con el subconjunto del cable espiral en el conjunto de la columna de dirección como se muestra en la ilustración.

Coloque en este sentido

(b) Conecte los conectores al conjunto del interruptor de los intermitentes con el subconjunto del cable espiral.

10. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

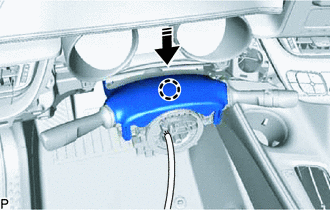

(a) Enganche los 4 clips y las 2 garras para conectar la cubierta superior de la columna de dirección.

Coloque en este sentido

(b) Enganche la garra para instalar la cubierta superior de la columna de dirección como se muestra en la ilustración.

11. COLOQUE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

AVISO:

Si el conjunto de la cubierta inferior de la columna de dirección no está instalada en el orden correcto, se pueden quebrar las piezas.

Coloque en este sentido

(a) Enganche las 3 garras para instalar el subconjunto de la cubierta inferior de la columna de dirección como se muestra en la ilustración.

(b) Enganche las 4 garras.

(c) Instale los 2 tornillos.

12. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

13. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

14. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

15. INSTALE EL CONJUNTO DEL VOLANTE

Haga clic aquí

16. COMPRUEBE EL PUNTO CENTRAL DEL VOLANTE

17. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

18. CALIBRACIÓN AL PUNTO CERO DEL SENSOR DEL PAR DE APRIETE

Haga clic aquí
