INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.
  • El rotor del sensor de velocidad delantero es un componente del subconjunto del cubo del eje delantero. Si el sensor del rotor de velocidad delantero no funciona correctamente, sustituya el subconjunto del cubo del eje delantero.

PROCEDIMIENTO

1. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

(a) Instale el sensor de velocidad delantero en el pivote de la dirección con el perno.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

AVISO:

  • Mantenga la punta del sensor de velocidad delantero y el orificio de instalación libres de partículas extrañas.
  • Inserte firmemente el cuerpo del sensor de velocidad delantero en el pivote de la dirección antes de apretar el perno.
  • Tras instalar el sensor de velocidad delantero en el pivote de la dirección, asegúrese de que no hay espacio libre entre el sensor y el pivote de la dirección. Asegúrese también de que no hay objetos extraños atascados entre las piezas.

(b) Enganche la abrazadera en el conjunto del amortiguador delantero.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

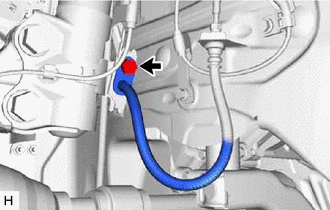

*a

Gancho

*b

Abrazadera

(c) Enganche los 2 ganchos de la abrazadera del sensor de velocidad delantero en el conjunto del amortiguador delantero.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(d) Instale la manguera flexible delantera en el conjunto del amortiguador delantero con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

(e) Coloque las 2 abrazaderas del sensor de velocidad delantero con los 2 pernos.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(f) Enganche la abrazadera en la carrocería del vehículo.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(g) Enganche la abrazadera en la carrocería del vehículo.

AVISO:

No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

(h) Conecte el conector.

(i) Coloque el revestimiento de la aleta delantera en la posición original.

2. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA

(a) Coloque el revestimiento de la aleta delantera con los 3 clips.

(b) Instale los 4 tornillos.

3. INSTALE LA MOLDURA DEL PANEL OSCILANTE

Haga clic aquí

4. COLOQUE LA RUEDA DELANTERA

Haga clic aquí

5. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
