EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS N° 1
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2
AVISO:
No toque el cono de los altavoces.

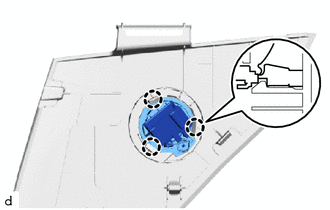

(a) Desenganche las garras para extraer el conjunto del altavoz delantero n° 2. |
|
Toyota CH-R Manual de Taller > TuberÍa De Refrigerante: ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACIÓN
para HFC-134a(R134a):
Haga clic aquí
Para HFO-1234yf (R1234yf):
Haga clic aquí
2. EXTRAIGA LA ABRAZADERA DE TUBO (fabricada para DENSO)
(a) Para el subconjunto de manguera de a ...
Toyota CH-R Manual de Taller > Sistema DesempaÑador De La Luneta: UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
*1
RELÉ DEF
*2
LUNETA TRASERA (CABLE DEL DESEMPAÑADOR DE LA LUNETA TRASERA)
*3
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1
*4
FUSIBLE DEF
ILUSTR ...
