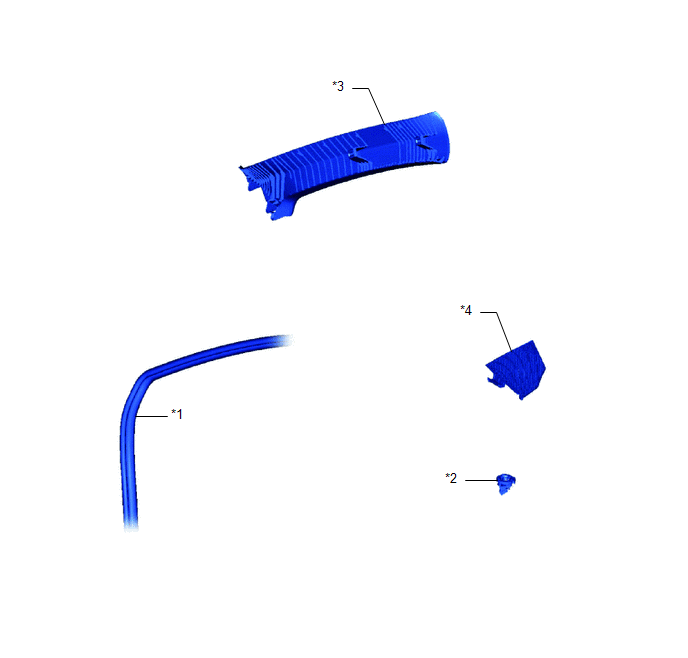

COMPONENTES
ILUSTRACIÓN
*1 |
BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA |
*2 |
CONJUNTO DEL ALTAVOZ DELANTERO N° 2 |
*3 |
CONJUNTO DEL EMBELLECEDOR DEL MONTANTE DELANTERO |
*4 |
SUBCONJUNTO DEL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS N° 1 |
