TERMINALES DE LA ECU

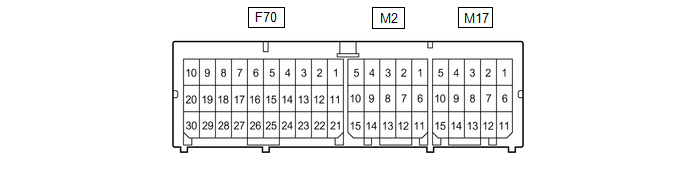

CONJUNTO DEL SENSOR DEL AIRBAG (sin sistema de clasificación de ocupantes)
|
N° de terminal |
Símbolo de terminal |
Destino |
|---|---|---|
|
F70-3 |
P- |
Detonador del lado del pasajero delantero (conjunto del panel de instrumentos del pasajero sin airbag de la puerta) |
|
F70-4 |
P+ |
Detonador del lado del pasajero delantero (conjunto del panel de instrumentos del pasajero sin airbag de la puerta) |
|
F70-5 |
D+ |
Detonador del lado del conductor (conjunto del botón del claxon) |
|
F70-6 |
D- |
Detonador del lado del conductor (conjunto del botón del claxon) |
|
F70-9 |
DK+ |
Detonador del airbag de rodilla del lado del conductor (conjunto inferior del airbag del panel de instrumentos n° 1) |
|
F70-10 |
DK- |
Detonador del airbag de rodilla del lado del conductor (conjunto inferior del airbag del panel de instrumentos n° 1) |
|
F70-11 |
MSW+ |
Subconjunto del cilindro del interruptor de bloqueo del airbag |
|
F70-12 |
MSW- |
Subconjunto del cilindro del interruptor de bloqueo del airbag |
|
F70-13 |
CANH |
Línea de comunicación de CAN |
|
F70-17 |
P-AB |
Indicador ON/OFF del airbag del pasajero (conjunto del reloj) |
|
F70-21 |
IG2 |
FUSIBLE A/BAG-IG2 |
|
F70-22 |
CANL |
Línea de comunicación de CAN |
|
F70-23 |
PAON |
Indicador ON/OFF del airbag del pasajero (conjunto del reloj) |
|
F70-25 |
E1 |
Masa |
|
F70-26 |
E2 |
Masa |
|
F70-27 |
-SR |
Sensor del airbag delantero derecho |
|
F70-28 |
-SL |
Sensor del airbag delantero izquierdo |
|
F70-29 |
+SR |
Sensor del airbag delantero derecho |
|
F70-30 |
+SL |
Sensor del airbag delantero izquierdo |
|
M2-1 |
PL- |
Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo) |
|
M2-2 |
PL+ |
Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo) |
|
M2-6 |
ICL- |
Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo) |
|
M2-7 |
ICL+ |
Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo) |
|
M2-8 |
BBL+ |
Sensor del airbag lateral izquierdo n° 1 |
|
M2-9 |
SFL+ |
Detonador lateral izquierdo (conjunto del airbag del asiento delantero izquierdo) |
|
M2-10 |
SFL- |
Detonador lateral izquierdo (conjunto del airbag del asiento delantero izquierdo) |
|
M2-11 |
BCL+ |
Sensor del airbag lateral izquierdo del piso |
|
M2-12 |
BCL- |
Sensor del airbag lateral izquierdo del piso |
|
M2-15 |
BBL- |
Sensor del airbag lateral izquierdo n° 1 |
|
M17-4 |
PR+ |
Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho) |
|
M17-5 |
PR- |
Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho) |
|
M17-6 |
SFR- |
Detonador lateral derecho (conjunto del airbag del asiento delantero derecho) |
|
M17-7 |
SFR+ |
Detonador lateral derecho (conjunto del airbag del asiento delantero derecho) |
|
M17-8 |
BBR+ |
Sensor del airbag lateral derecho n° 1 |
|
M17-9 |
ICR+ |
Detonador de la cortina derecho (conjunto del airbag de cortina derecho) |
|
M17-10 |
ICR- |
Detonador de la cortina derecho (conjunto del airbag de cortina derecho) |
|
M17-11 |
BBR- |
Sensor del airbag lateral derecho n° 1 |
|
M17-14 |
BCR- |
Sensor del airbag lateral derecho del piso |
|
M17-15 |
BCR+ |
Sensor del airbag lateral derecho del piso |

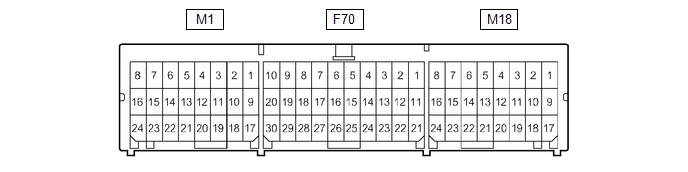

CONJUNTO DEL SENSOR DEL AIRBAG (con sistema de clasificación de ocupantes)
|
N° de terminal |
Símbolo de terminal |
Destino |
|---|---|---|
|
M1-1 |
SFL+ |
Detonador lateral izquierdo (conjunto del airbag del asiento delantero izquierdo) |
|
M1-2 |
SFL- |
Detonador lateral izquierdo (conjunto del airbag del asiento delantero izquierdo) |
|
M1-3 |
ICL- |
Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo) |
|
M1-4 |
ICL+ |
Detonador de cortina izquierdo (conjunto del airbag de cortina izquierdo) |
|
M1-5 |
PL+ |
Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo) |
|
M1-6 |
PL- |
Detonador del pretensor delantero izquierdo (conjunto del cinturón de seguridad exterior delantero izquierdo) |
|
M1-7 |
PLR- |
Detonador del pretensor trasero izquierdo (conjunto exterior del cinturón de seguridad del asiento trasero de 3 puntos izquierdo) |
|
M1-8 |
PLR+ |
Detonador del pretensor trasero izquierdo (conjunto exterior del cinturón de seguridad del asiento trasero de 3 puntos izquierdo) |
|
M1-9 |
LSP+ |
Sensor de posición del asiento para el airbag |
|
M1-10 |
LBE+ |
Interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón interior del asiento delantero izquierdo) |
|
M1-15 |
SRL- |
Detonador lateral trasero izquierdo (conjunto del airbag del asiento trasero izquierdo) |
|
M1-16 |
SRL+ |
Detonador lateral trasero izquierdo (conjunto del airbag del asiento trasero izquierdo) |
|
M1-17 |
LSP- |
Sensor del airbag de posición del asiento izquierdo |
|
M1-18 |
LBE- |
Interruptor izquierdo de la hebilla del cinturón de seguridad (conjunto del cinturón interior del asiento delantero izquierdo) |
|
M1-21 |
BCL+ |
Sensor del airbag lateral izquierdo del piso |
|
M1-22 |
BCL- |
Sensor del airbag lateral izquierdo del piso |
|
M1-23 |
BBL- |
Sensor del airbag lateral izquierdo n° 1 |
|
M1-24 |
BBL+ |
Sensor del airbag lateral izquierdo n° 1 |
|
F70-1 |
P2+ |
Segunda etapa del detonador del lado del pasajero delantero (conjunto del panel de instrumentos del pasajero sin airbag de la puerta) |
|
F70-2 |
P2- |
Segunda etapa del detonador del lado del pasajero delantero (conjunto del panel de instrumentos del pasajero sin airbag de la puerta) |
|
F70-3 |
P- |
Detonador del lado del pasajero delantero (conjunto del panel de instrumentos del pasajero sin airbag de la puerta) |
|
F70-4 |
P+ |
Detonador del lado del pasajero delantero (conjunto del panel de instrumentos del pasajero sin airbag de la puerta) |
|
F70-5 |
D+ |
Detonador del lado del conductor (conjunto del botón del claxon) |
|
F70-6 |
D- |
Detonador del lado del conductor (conjunto del botón del claxon) |
|
F70-7 |
D2- |
Conjunto del botón del claxon (2a etapa del detonador del lado del conductor) |
|
F70-8 |
D2+ |
Conjunto del botón del claxon (2a etapa del detonador del lado del conductor) |
|
F70-9 |
DK+ |
Detonador del airbag de rodilla del lado del conductor (conjunto inferior del airbag del panel de instrumentos n° 1) |
|
F70-10 |
DK- |
Detonador del airbag de rodilla del lado del conductor (conjunto inferior del airbag del panel de instrumentos n° 1) |
|
F70-13 |
CANH |
Línea de comunicación de CAN |
|
F70-17 |
P-AB |
Indicador ON/OFF del airbag del pasajero (conjunto del reloj) |
|
F70-21 |
IG2 |
FUSIBLE A/BAG-IG2 |
|
F70-22 |
CANL |
Línea de comunicación de CAN |
|
F70-23 |
PAON |
Indicador ON/OFF del airbag del pasajero (conjunto del reloj) |
|
F70-24* |
GSW3 |
DCM (transceptor de telemática) |
|
F70-25 |
E1 |
Masa |
|
F70-26 |
E2 |
Masa |
|
F70-27 |
-SR |
Sensor del airbag delantero derecho |
|
F70-28 |
-SL |
Sensor del airbag delantero izquierdo |
|
F70-29 |
+SR |
Sensor del airbag delantero derecho |
|
F70-30 |
+SL |
Sensor del airbag delantero izquierdo |
|
M18-1 |
PRR+ |
Detonador del pretensor trasero derecho (conjunto exterior del cinturón de seguridad del asiento trasero de 3 puntos derecho) |
|
M18-2 |
PRR- |
Detonador del pretensor trasero derecho (conjunto exterior del cinturón de seguridad del asiento trasero de 3 puntos derecho) |
|
M18-3 |
PR- |
Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho) |
|
M18-4 |
PR+ |
Detonador del pretensor delantero derecho (conjunto del cinturón de seguridad exterior delantero derecho) |
|
M18-5 |
ICR+ |
Detonador de la cortina derecho (conjunto del airbag de cortina derecho) |
|
M18-6 |
ICR- |
Detonador de la cortina derecho (conjunto del airbag de cortina derecho) |
|
M18-7 |
SFR- |
Detonador lateral derecho (conjunto del airbag del asiento delantero derecho) |
|
M18-8 |
SFR+ |
Detonador lateral derecho (conjunto del airbag del asiento delantero derecho) |
|
M18-9 |
SRR+ |
Detonador lateral trasero derecho (conjunto del airbag del asiento trasero derecho) |
|
M18-10 |
SRR- |
Detonador lateral trasero derecho (conjunto del airbag del asiento trasero derecho) |
|
M18-11 |
FCP- |
Detonador del cojín del asiento del lado del pasajero delantero (conjunto del airbag del cojín del asiento delantero derecho) |
|
M18-12 |
FCP+ |
Detonador del cojín del asiento del lado del pasajero delantero (conjunto del airbag del cojín del asiento delantero derecho) |
|
M18-13 |
PR2+ |
Detonador derecho del limitador de fuerza seleccionable (conjunto del cinturón de seguridad exterior delantero derecho) |
|
M18-14 |
PR2- |
Detonador derecho del limitador de fuerza seleccionable (conjunto del cinturón de seguridad exterior delantero derecho) |
|
M18-17 |
BBR+ |
Sensor del airbag lateral derecho n° 1 |
|
M18-18 |
BBR- |
Sensor del airbag lateral derecho n° 1 |
|
M18-19 |
BCR- |
Sensor del airbag lateral derecho del piso |
|
M18-20 |
BCR+ |
Sensor del airbag lateral derecho del piso |
- *: Con sistema Safety Connect
