Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

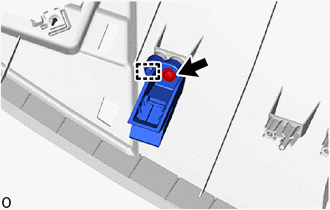

1. EXTRAIGA LA BOQUILLA DEL DESESCARCHADOR LATERAL N° 1

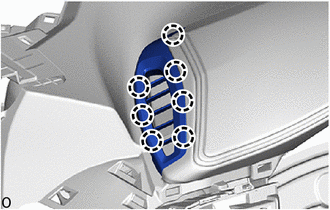

(a) Desenganche las garras para extraer la boquilla del desescarchador lateral n° 1.

2. EXTRAIGA LA BOQUILLA DEL DESESCARCHADOR LATERAL N° 2

(a) Desenganche las garras para extraer la boquilla del desescarchador lateral n° 2.

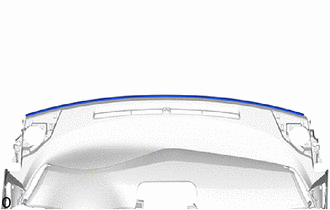

3. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR

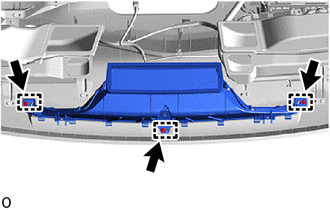

(a) Quite los 3 tornillos <D>.

(b) Desenganche las guías y extraiga el conjunto de la boquilla del desescarchador.

4. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELÉFONO Y DEL GPS (para tipo de radio y pantalla)

Haga clic aquí

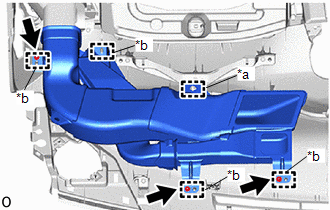

5. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 1

(a) Desenganche la abrazadera para desconectar el cable del panel de instrumentos n° 2.

*a

Abrazadera

*b

Guía

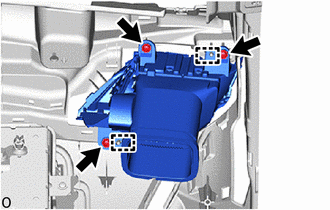

(b) Quite los 3 tornillos <D>.

(c) Desenganche las guías para extraer el subconjunto del conducto de la calefacción al difusor n° 1.

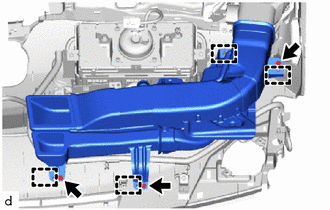

6. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3

(a) Quite los 3 tornillos <D>.

(b) Desenganche las guías para extraer el subconjunto del conducto de la calefacción al difusor n° 3.

(c) Con generador de iones:

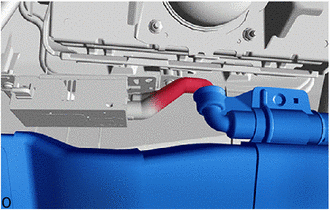

(1) Desconecte el subconjunto del conducto de aire trasero.

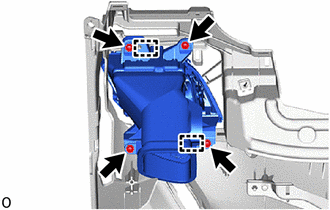

7. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 1

(a) Quite los 4 tornillos <D>.

(b) Desenganche las guías para extraer el conjunto del difusor del panel de instrumentos n° 1.

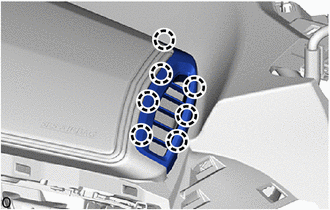

8. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS N° 2

(a) Quite los 3 tornillos <D>.

(b) Desenganche las guías para extraer el conjunto del difusor del panel de instrumentos n° 2.

9. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

Haga clic aquí

10. EXTRAIGA EL SUBCONJUNTO DEL IONIZADOR (con ionizador)

Haga clic aquí

11. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

Haga clic aquí

12. EXTRAIGA EL SENSOR DE CONTROL AUTOMÁTICO DE LUCES

Haga clic aquí

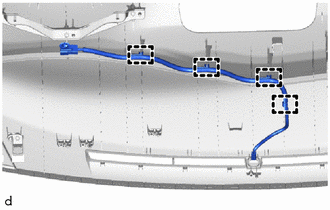

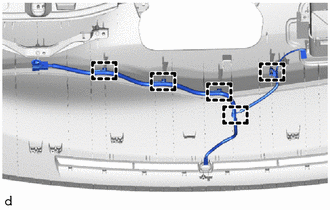

13. EXTRAIGA EL CABLE DEL PANEL DE INSTRUMENTOS N° 2

(a) Con generador de iones:

(1) Desenganche las abrazaderas para extraer el cable del panel de instrumentos n° 2.

(b) Sin ionizador:

(1) Desenganche las abrazaderas para extraer el cable del panel de instrumentos n° 2.

14. EXTRAIGA EL PASADOR DEL PANEL DE INSTRUMENTOS N° 1

OBSERVACIÓN:

Siga el mismo procedimiento para el lado contrario.

(a) Extraiga el tornillo <D>.

(b) Desenganche la guía y extraiga el pasador del panel de instrumentos n° 1.

15. EXTRAIGA EL AMORTIGUADOR DEL PANEL DE INSTRUMENTOS N° 1

(a) Extraiga el amortiguador n° 1 del panel de instrumentos.
