COMPROBACIÓN/BORRADO DE DTC

COMPROBACIÓN DE DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST)

(a) Compruebe si se emiten DTC (DTC actuales).

(1) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

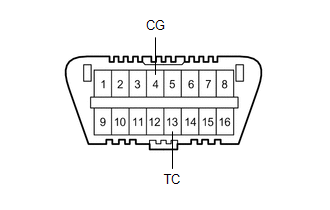

(2) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

AVISO:

Conecte los terminales correctos para evitar una avería.

(b) Compruebe si se emiten DTC (historial de DTC).

(1) Apague el interruptor de encendido.

(2) Utilice la SST para conectar los terminales TC y CG del DLC3.

SST: 09843-18040

AVISO:

Conecte los terminales correctos para evitar una avería.

(3) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(c) Lea los DTC.

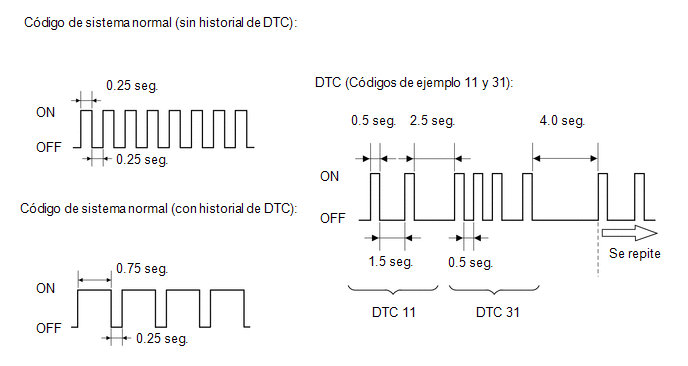

(1) Lea los modos de parpadeo de los DTC. Como ejemplo, en la siguiente ilustración se muestran los patrones de parpadeo del código de sistema normal y los DTC 11 y 31.

  • Indicación del código de sistema normal (sin historial de DTC)

    El indicador parpadea dos veces por segundo.

  • Indicación del código de sistema normal (con historial de DTC)

    Cuando se almacena un historial de DTC en el conjunto del sensor del airbag, la luz parpadea solo una vez por segundo.

  • Indicación de DTC

    El primer parpadeo (o primeros parpadeos) indica el primer número del DTC. El segundo parpadeo (o segundos parpadeos) indica el segundo número del DTC y tiene lugar después de una pausa de 1.5 segundos.

AVISO:

Cuando un DTC incluye una letra (como el DTC 8A), la luz parpadea 8 veces y, a continuación, parpadea 10 veces para indicar la letra A tras una pausa de 1.5 segundos.

Tabla de comparaciones

Número de parpadeos

Letra indicada

10

A

11

B

12

C

13

D

14

E

15

F

Si aparece más de un código, se producirá una pausa de 2.5 segundos entre cada código. Una vez emitidos todos los códigos, se producirá una pausa de 4.0 segundo y todos los códigos se repetirán de nuevo.

OBSERVACIÓN:

  • Si se detectan 2 o más averías, la indicación comienza a partir del código de menor número.
  • Si aparecen DTC sin que se conecten los terminales, consulte "Circuito de los terminales TC y CG".

    Haga clic aquí

BORRE LOS DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST)

(a) Borre los DTC.

(1) Al girar el interruptor de encendido a OFF, los DTC se borran.

OBSERVACIÓN:

Dependiendo del DTC, el código podría no borrarse al desactivar el interruptor de encendido. En este caso, proceda al paso siguiente.

(2) Con la SST, conecte los terminales TC y CG del DLC3 y, a continuación, conecte el interruptor de encendido.

SST: 09843-18040

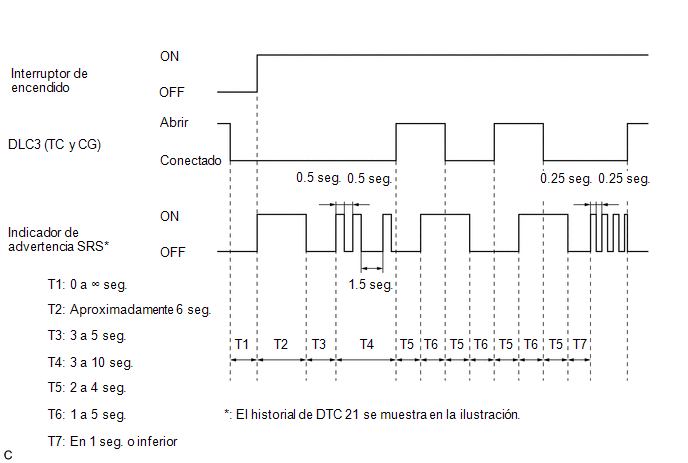

(3) Desconecte el terminal TC del DLC3 en un plazo de 3 a 10 segundos después de que se haya emitido el DTC y observe si el indicador de advertencia SRS se enciende pasados 3 segundos.

(4) Conecte los terminales TC y CG del DLC3 en un plazo de 2 a 4 segundos después de que se encienda el indicador de advertencia SRS.

(5) El indicador de advertencia SRS se apagará a los 2 a 4 segundos después de conectar los terminales TC y CG del DLC3. Desconecte el terminal TC no más de 2 a 4 segundos después de que el indicador de advertencia SRS se apague.

(6) El indicador de advertencia del SRS volverá a encenderse dentro de los 2 a 4 segundos tras haber desconectado el terminal TC. Reconecte los terminales TC y CG no más de 2 a 4 segundos después de que se encienda el indicador de advertencia SRS.

(7) Compruebe si el indicador de advertencia SRS se apaga en 2 a 4 segundos después de conectar los terminales TC y CG del DLC3. Compruebe también si el código de sistema normal aparece 1 segundo después de que el indicador de advertencia SRS se apague.

Si los DTC no se borran, repita el procedimiento anterior hasta borrar todos los códigos.

COMPROBACIÓN DE DTC (CON EL TECHSTREAM)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Body Electrical / SRS Airbag / Trouble Codes.

Body Electrical > SRS Airbag > Trouble Codes

(f) Compruebe los DTC siguiendo las instrucciones de la pantalla del Techstream.

OBSERVACIÓN:

Si desea más información acerca del Techstream, consulte el manual del usuario del mismo.

BORRADO DE DTC (CON EL TECHSTREAM)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Body Electrical / SRS Airbag / Trouble Codes.

Body Electrical > SRS Airbag > Clear DTCs

(f) Borre los DTC de acuerdo con las instrucciones que aparezcan en la pantalla del Techstream.

OBSERVACIÓN:

Si desea más información acerca del Techstream, consulte el manual del usuario del mismo.
