INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

para RH

Conexión del tester

Estado

Valor especificado

4 (TWR+) - 2 (TWR-)

Siempre

10 kΩ o superior

1 (-) - 2 (TWR-)

Siempre

Inferior a 1 Ω

3 (+) - 4 (TWR+)

Siempre

Inferior a 1 Ω
para LH

Conexión del tester

Estado

Valor especificado

4 (TWL+) - 2 (TWL-)

Siempre

10 kΩ o superior

1 (-) - 2 (TWL-)

Siempre

Inferior a 1 Ω

3 (+) - 4 (TWL+)

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del altavoz delantero n° 2.

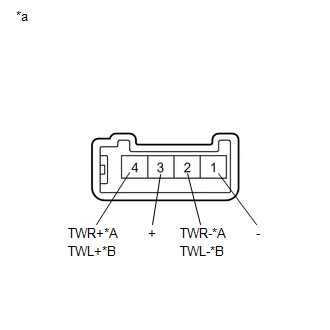

*A

para RH

*B

para LH

*a

Componente no conectado al mazo de cables

(conjunto del altavoz delantero n° 2)
