Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del elemento de suspensión trasero.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Ajuste de la alineación de las ruedas traseras

  1. Borre los datos de calibración a cero.
  2. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.
  • Se almacenan los DTC
  • El indicador de advertencia ABS se enciende
  • Se enciende el indicador luminoso de deslizamiento
  • Avería o funcionamiento desactivado del VSC

  • Subconjunto del sensor de regulación de altura trasero izquierdo*1
  • Suspensión, neumáticos, etc.

    (La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos)

Inicialice el subconjunto izquierdo n° 1 de la ECU de los faros

Sistema automático de regulación del nivel del haz de los faros

La fuga de gas del sistema de escape está reparada

Inspección después de la reparación

  • Ralentí deficiente, etc.
  • Función de arranque del motor, etc.

  • *1 vehículos con sensor de regulación de altura

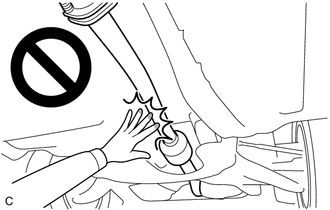

ADVERTENCIA:

Para evitar quemaduras, no toque el motor, el tubo de escape ni cualquier otro componente cuya temperatura sea alta mientras el motor esté caliente.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO TRASERO DEL TUBO DE ESCAPE

Haga clic aquí

3. SEPARE LA MANGUERA FLEXIBLE TRASERA IZQUIERDA

(a) Extraiga el perno y separe la manguera flexible trasera izquierda del soporte de la manguera flexible.

4. SEPARE LA MANGUERA FLEXIBLE TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. EXTRAIGA EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)

Haga clic aquí

6. EXTRAIGA EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR TRASERO

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DERECHO DEL ESTABILIZADOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

8. EXTRAIGA LA BARRA ESTABILIZADORA TRASERA

Haga clic aquí

9. EXTRAIGA EL MUELLE ESPIRAL TRASERO IZQUIERDO

Haga clic aquí

10. EXTRAIGA EL MUELLE ESPIRAL TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. EXTRAIGA EL AISLANTE INFERIOR IZQUIERDO DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

12. EXTRAIGA EL AISLANTE INFERIOR DERECHO DEL MUELLE ESPIRAL TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. EXTRAIGA EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

Haga clic aquí

14. EXTRAIGA EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. EXTRAIGA EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

Haga clic aquí

16. EXTRAIGA EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. QUITE EL CONJUNTO IZQUIERDO DEL BRAZO DE CONTROL SUPERIOR TRASERO

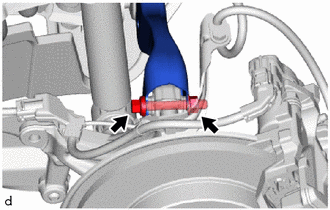

(a) Extraiga el perno y la tuerca, y a continuación separe el conjunto izquierdo del brazo de control superior trasero del subconjunto izquierdo del soporte del eje trasero.

AVISO:

No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada.

18. QUITE EL CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

19. EXTRAIGA EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

(a) Con sensor de regulación de la altura:

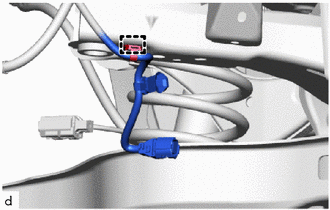

(1) Desenganche la abrazadera y retire el mazo de cables del sensor de regulación de altura.

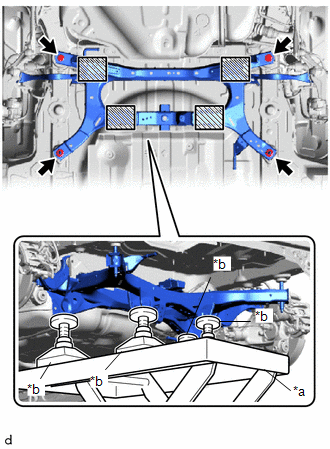

(b) Utilice un elevador del motor y 4 acopladores o herramientas equivalentes para sujetar el subconjunto del elemento de suspensión trasero tal y como se muestra en la ilustración.

ADVERTENCIA:

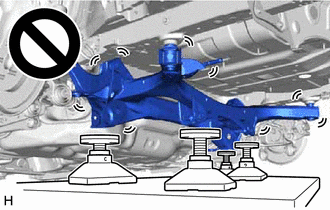

  • El subconjunto del elemento de suspensión trasero es un componente muy pesado. Asegúrese de que está bien sujeto.
  • Si el subconjunto del elemento de suspensión trasero no está bien sujeto podría caer y, por lo tanto, provocar lesiones graves.

*a

Elevador del motor

*b

Elemento de fijación

Punto de colocación de la fijación y el taco de madera

(c) Quite los 2 pernos y las 2 tuercas.

(d) Baje lentamente el subconjunto del elemento de suspensión trasera.

AVISO:

Al bajar el subconjunto del elemento de la suspensión trasera, tenga cuidado de no dañar la carrocería del vehículo ni otros componentes instalados en él.

20. EXTRAIGA EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO

Haga clic aquí

21. EXTRAIGA EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

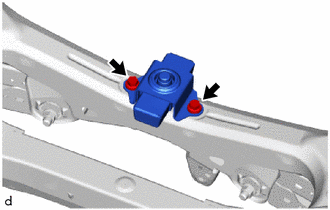

22. EXTRAIGA EL AMORTIGUADOR DEL ELEMENTO DE LA SUSPENSIÓN TRASERA

(a) Extraiga los 2 pernos y el amortiguador del subconjunto del elemento de suspensión trasero del elemento de suspensión trasero.

23. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL ELEMENTO DE SUSPENSIÓN TRASERA

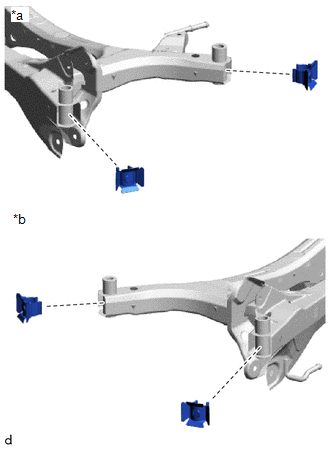

(a) Extraiga los 4 cubiertas de los orificios del elemento de suspensión del subconjunto del elemento de la suspensión trasera como se muestra en la ilustración.

*a

Para el lado izquierdo

*b

Para el lado derecho

24. EXTRAIGA EL TAPÓN DEL ORIFICIO

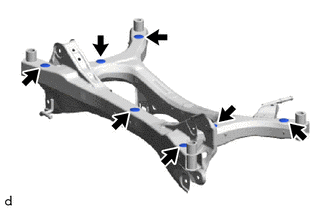

(a) Extraiga los 7 tapones de los orificios del subconjunto del elemento de la suspensión trasera como se muestra en la ilustración.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 CONJUNTO TRASERO DEL TUBO DE ESCAPE *2 MUELLE DE COMPRESIÓN N*m (kgf*cm, lbf*pi.): Par de apriete ...
