INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL TAPÓN DEL ORIFICIO

(a) Coloque los 7 tapones de los orificios en el subconjunto del elemento de la suspensión trasera como se muestra en la ilustración.

2. INSTALE LA CUBIERTA DEL ORIFICIO DEL ELEMENTO DE SUSPENSIÓN TRASERA

(a) Instale las 4 cubiertas del elemento de suspensión trasera en el subconjunto del elemento de suspensión trasera.

3. COLOQUE EL AMORTIGUADOR DEL ELEMENTO DE LA SUSPENSIÓN TRASERA

(a) Instale el amortiguador del elemento de suspensión trasero en el subconjunto del elemento de la suspensión trasera con los 2 pernos.

Torque:

34 N·m {347 kgf·cm, 25 ft·lbf}

4. INSTALE EL CONJUNTO SUPERIOR IZQUIERDO DEL BRAZO DE CONTROL TRASERO

Haga clic aquí

5. COLOQUE EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE EL SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA

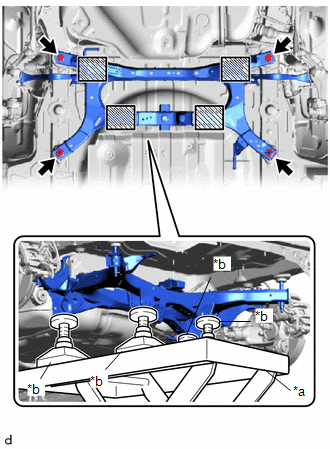

(a) Utilice un elevador del motor y 4 acopladores o herramientas equivalentes para sujetar el subconjunto del elemento de suspensión trasero tal y como se muestra en la ilustración.

*a

Elevador del motor

*b

Elemento de fijación

Punto de colocación de la fijación y el taco de madera

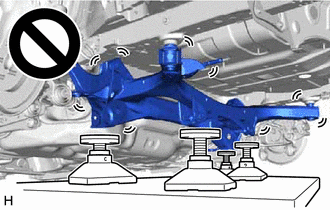

ADVERTENCIA:

  • El subconjunto del elemento de suspensión trasero es un componente muy pesado. Asegúrese de que está bien sujeto.
  • Si el subconjunto del elemento de suspensión trasero no está bien sujeto podría caer y, por lo tanto, provocar lesiones graves.

AVISO:

  • Utilice fijaciones y tacos de madera para mantener el subconjunto del elemento de suspensión trasero nivelado.
  • Sujete el subconjunto del elemento de suspensión trasero hasta que la instalación se haya completado.

(b) Levante el subconjunto del elemento de la suspensión trasera hasta que no haya espacio libre entre el subconjunto del elemento de la suspensión trasera y el vehículo.

(c) Coloque el subconjunto del elemento de suspensión trasera con los 2 pernos y las 2 tuercas.

Torque:

143 N·m {1,458 kgf·cm, 105 ft·lbf}

(d) Con sensor de regulación de la altura:

(1) Enganche la abrazadera para instalar el mazo de cables del sensor de regulación de altura.

7. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO

(a) Instale provisionalmente el conjunto del brazo de control superior trasero izquierdo en el subconjunto del soporte del eje trasero izquierdo con el perno y la tuerca.

AVISO:

  • Inserte el perno con el extremo roscado orientado hacia la parte trasera del vehículo.
  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

8. INSTALE TEMPORALMENTE EL CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. INSTALE PROVISIONALMENTE EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

Haga clic aquí

10. INSTALE PROVISIONALMENTE EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. INSTALE PROVISIONALMENTE EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

Haga clic aquí

12. INSTALE PROVISIONALMENTE EL CONJUNTO DERECHO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. INSTALE EL AISLANTE INFERIOR IZQUIERDO DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

14. INSTALE EL AISLANTE INFERIOR DERECHO DEL MUELLE ESPIRAL TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

15. INSTALE EL MUELLE ESPIRAL TRASERO IZQUIERDO

Haga clic aquí

16. INSTALE EL MUELLE ESPIRAL TRASERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

17. INSTALE LA BARRA ESTABILIZADORA TRASERA

Haga clic aquí

18. INSTALE EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)

Haga clic aquí

19. CONECTE LA MANGUERA FLEXIBLE TRASERA IZQUIERDA

(a) Conecte la manguera flexible trasera izquierda en el soporte de la manguera flexible con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

20. CONECTE LA MANGUERA FLEXIBLE TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

21. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

22. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR TRASERO

Haga clic aquí

23. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

24. INSTALE EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

Haga clic aquí

25. INSTALE EL CONJUNTO DEL BRAZO DERECHO N° 1 DE LA SUSPENSIÓN TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

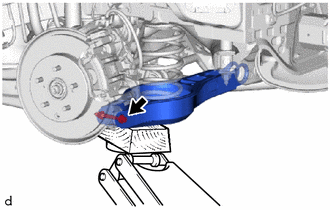

26. INSTALE EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

(a) Instale el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del soporte del eje trasero) con el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

27. INSTALE EL CONJUNTO DEL BRAZO DERECHO N° 2 DE LA SUSPENSIÓN TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

28. INSTALE EL CONJUNTO SUPERIOR IZQUIERDO DEL BRAZO DE CONTROL TRASERO

(a) Instale el conjunto del brazo de control superior trasero izquierdo en el subconjunto del soporte del eje trasero izquierdo con el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

29. COLOQUE EL CONJUNTO TRASERO DERECHO DEL BRAZO DE CONTROL SUPERIOR

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

30. INSTALE EL CONJUNTO TRASERO DEL TUBO DE ESCAPE

Haga clic aquí

31. COLOQUE LA RUEDA TRASERA

Haga clic aquí

32. INSTALE EL CONJUNTO IZQUIERDO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

(a) Instale el conjunto del brazo de la suspensión trasera n° 2 izquierdo (lado del subconjunto del elemento de suspensión trasera) con la tuerca.

Haga clic aquí

33. INSTALE EL CONJUNTO DEL BRAZO DERECHO N° 2 DE LA SUSPENSIÓN TRASERA

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

34. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE

Haga clic aquí

35. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

36. LLEVE A CABO LA INICIALIZACIÓN (con sensor de regulación de altura)

Haga clic aquí
