COMPONENTES
ILUSTRACIÓN

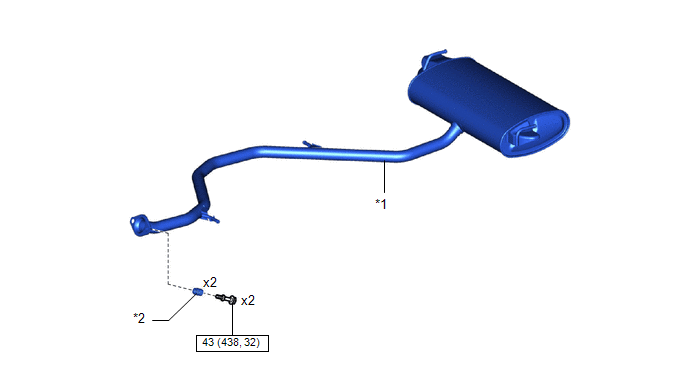

*1 |
CONJUNTO TRASERO DEL TUBO DE ESCAPE |
*2 |
MUELLE DE COMPRESIÓN |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |
ILUSTRACIÓN

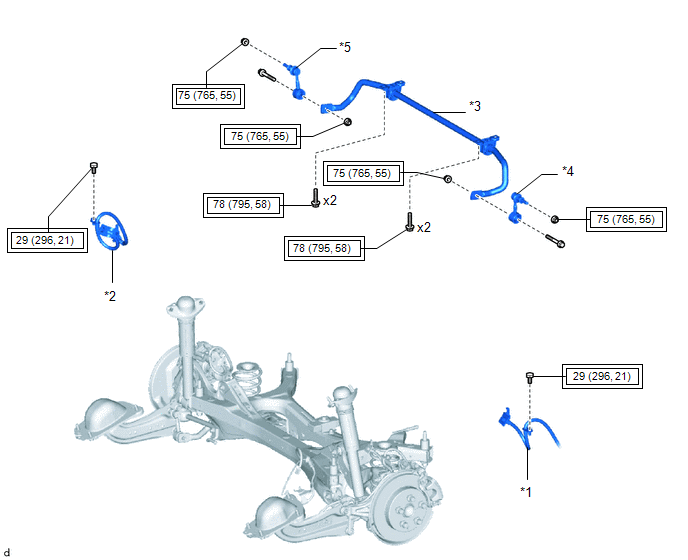

*1 |
MANGUERA FLEXIBLE TRASERA IZQUIERDA |
*2 |
MANGUERA FLEXIBLE TRASERA DERECHA |
*3 |
BARRA ESTABILIZADORA TRASERA |
*4 |
CONJUNTO DEL ESTABILIZADOR TRASERO IZQUIERDO |
*5 |
CONJUNTO DEL ESTABILIZADOR TRASERO DERECHO |
- |
- |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |

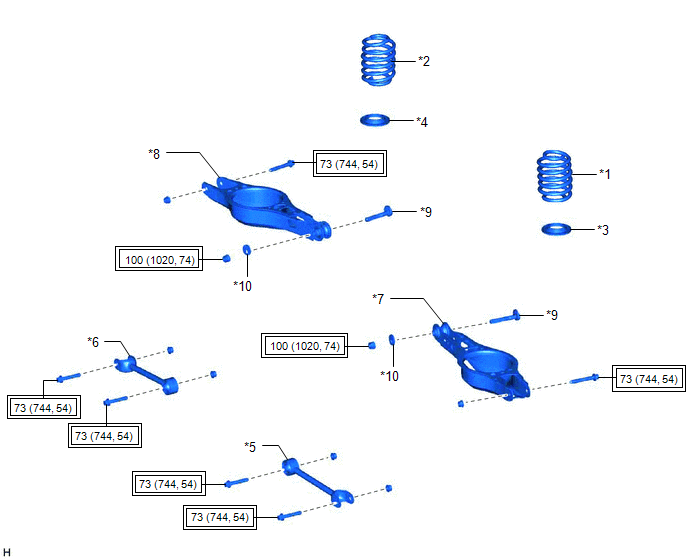

ILUSTRACIÓN
*1 |
MUELLE ESPIRAL TRASERO IZQUIERDO |
*2 |
MUELLE ESPIRAL TRASERO DERECHO |
*3 |
AISLANTE INFERIOR TRASERO IZQUIERDO DEL MUELLE ESPIRAL |
*4 |
AISLANTE INFERIOR TRASERO DERECHO DEL MUELLE ESPIRAL |
*5 |
CONJUNTO IZQUIERDO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 1 |
*6 |
CONJUNTO DERECHO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 1 |
*7 |
CONJUNTO IZQUIERDO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 2 |
*8 |
CONJUNTO DERECHO DEL BRAZO DE LA SUSPENSIÓN TRASERA N° 2 |
*9 |
SUBCONJUNTO DE LA LEVA DE AJUSTE DE LA CONVERGENCIA DE LA SUSPENSIÓN TRASERA |
*10 |
LEVA DE AJUSTE DEL ÁNGULO DE CAÍDA N° 2 |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |

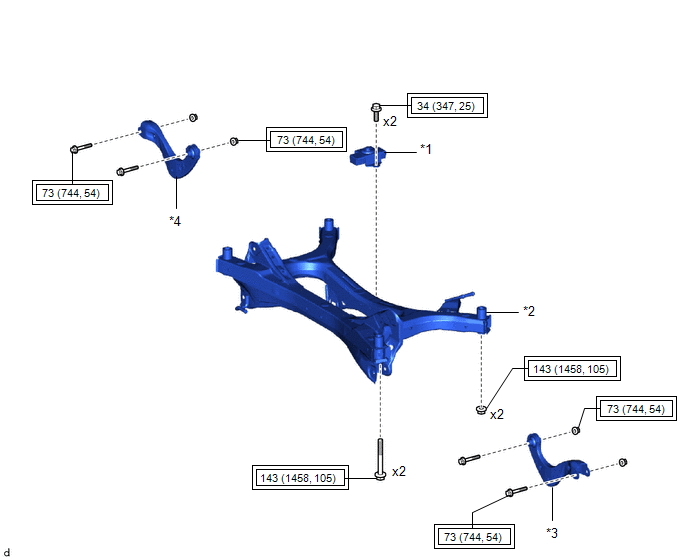

ILUSTRACIÓN
*1 |
AMORTIGUADOR DEL ELEMENTO DE LA SUSPENSIÓN TRASERA |
*2 |
SUBCONJUNTO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
*3 |
CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO IZQUIERDO |
*4 |
CONJUNTO DERECHO DEL BRAZO DE CONTROL SUPERIOR TRASERO |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |

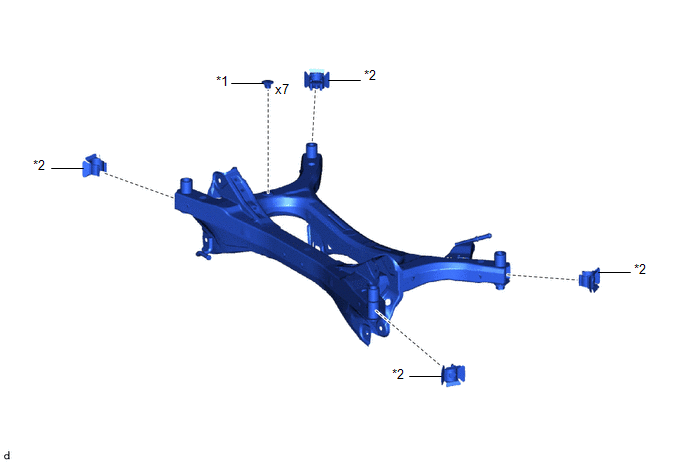

ILUSTRACIÓN
*1 |
TAPÓN DEL ORIFICIO |
*2 |
CUBIERTA DEL ORIFICIO DEL ELEMENTO DE SUSPENSIÓN TRASERA |
