INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESÍA DE LA PUERTA DELANTERA

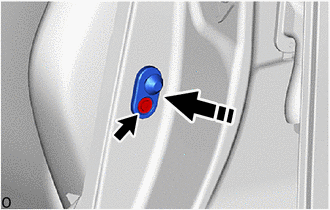

(a) Utilice una llave de cubo "TORX" T30 para instalar el conjunto del interruptor de la luz de cortesía de la puerta delantera con el tornillo.
|
Coloque en este sentido |
Torque:
6.0 N·m {61 kgf·cm, 53 in·lbf}
(b) Conecte el conector.
2. INSTALE EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL
Haga clic aquí
3. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA
|

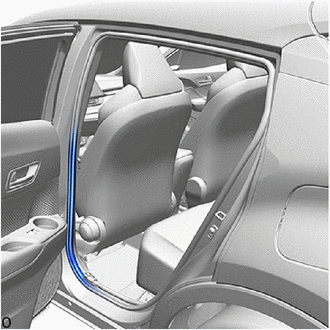

(a) Conecte la banda protectora de la guarnición de la abertura de la puerta trasera a la zona que se muestra en la ilustración. |
|
4. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA
|

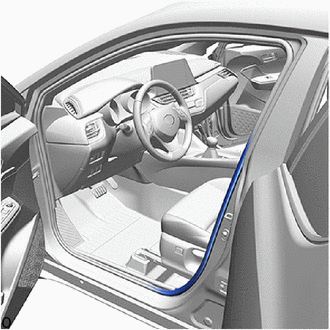

(a) Conecte la banda protectora de la guarnición de la abertura de la puerta delantera a la zona que se muestra en la ilustración. |
|
5. CONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO
Haga clic aquí
6. INSTALE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA
Haga clic aquí
7. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)
Haga clic aquí
8. INSTALE EL ESTRIBO DE LA PUERTA TRASERA (sin airbag lateral del asiento trasero)
Haga clic aquí
9. INSTALE EL ESTRIBO DE LA PUERTA DELANTERA
Haga clic aquí
10. INSTALE EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Haga clic aquí
11. INSTALE EL CONJUNTO DEL COJÍN DE LOS ASIENTOS TRASEROS DE TIPO BANQUETA
Haga clic aquí
