EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del brazo de la suspensión inferior delantera n° 1 izquierdo.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
|---|---|---|---|
|
Alineación de las ruedas delanteras |
|
|
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución los neumáticos) |
Inicialice el subconjunto izquierdo n° 1 de la ECU de los faros |
Sistema automático de regulación del nivel del haz de los faros |
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA
Haga clic aquí
2. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1
|

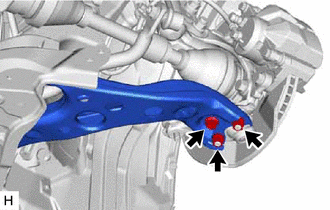

(a) Extraiga el perno y las 2 tuercas y separe el subconjunto del brazo inferior de la suspensión delantera n° 1 del conjunto de la junta esférica inferior delantera. |
|
|

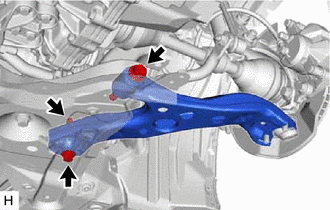

(b) Extraiga los 2 pernos, la tuerca y el subconjunto del brazo inferior de la suspensión delantera n° 1 del subconjunto del travesaño de la suspensión delantera. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada. |
|
Componentes
