COMPONENTES

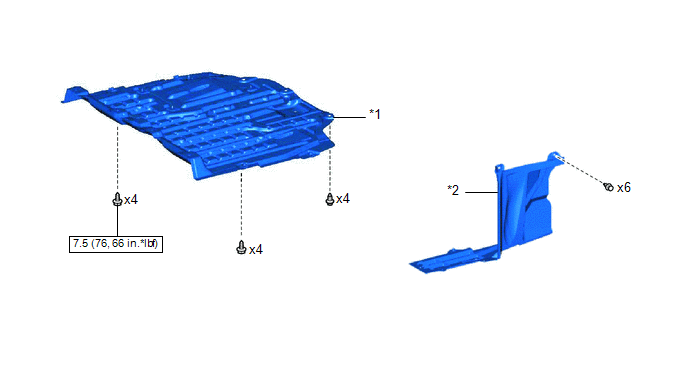

ILUSTRACIÓN
|
*1 |
CUBIERTA INFERIOR DEL MOTOR N° 1 |
*2 |
CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

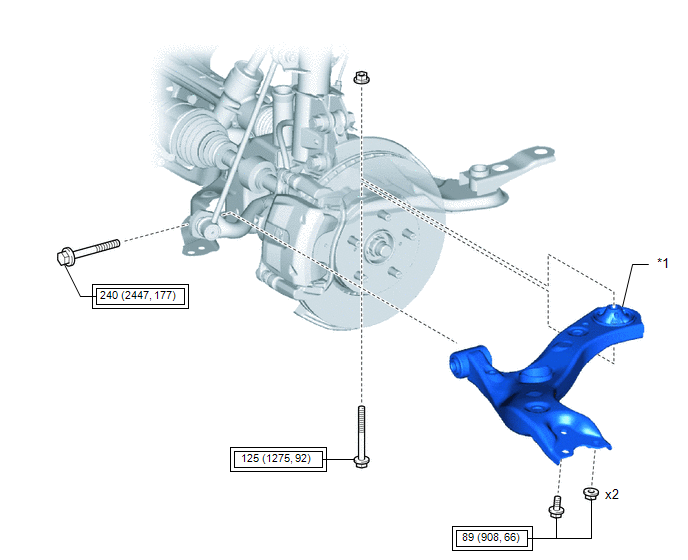

ILUSTRACIÓN
|
*1 |
SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1 |
- |
- |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
- |
- |
