Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

(a) Instale provisionalmente el subconjunto del brazo inferior izquierdo de la suspensión n° 1 en el travesaño de la suspensión delantera con los 2 pernos y la tuerca.

(b) Instale el subconjunto del brazo inferior izquierdo n° 1 de la suspensión delantera en el conjunto de la junta esférica inferior delantera izquierda con el perno y 2 tuercas.

Torque:

89 N·m {908 kgf·cm, 66 ft·lbf}

2. COLOQUE LA RUEDA DELANTERA

Haga clic aquí

3. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

4. APRIETE POR COMPLETO EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA N° 1

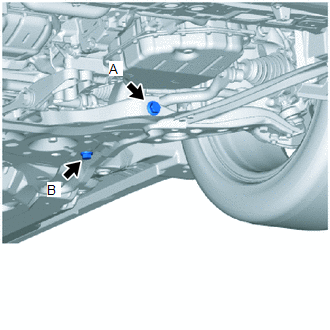

(a) Apriete por completo el subconjunto del brazo n° 1 inferior de la suspensión delantera con los 2 pernos.

Torque:

Perno A :

240 N·m {2,447 kgf·cm, 177 ft·lbf}

Perno B :

125 N·m {1,275 kgf·cm, 92 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

5. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

6. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí

7. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí
