UBICACIÓN DE LAS PIEZAS

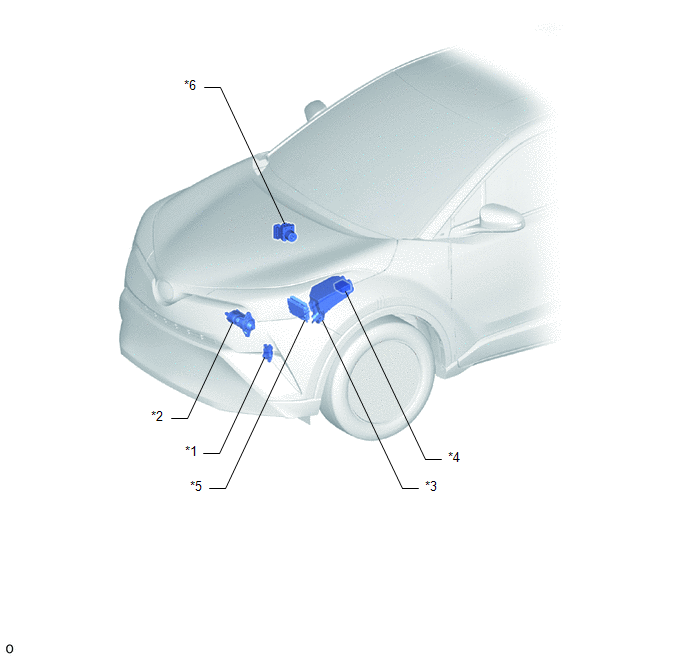

ILUSTRACIÓN

*1

INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

*2

CONJUNTO DEL MOTOR DE ARRANQUE

*3

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

- FUSIBLE IG2-MAIN

- FUSIBLE ECU-IG2 N° 1

- FUSIBLE ST

- FUSIBLE WIPER

- RELÉ ST

*4

RELÉ DE INTEGRACIÓN N° 1

- RELÉ IG1 N° 3

- RELÉ IG2 N° 1

*5

ECM

*6

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

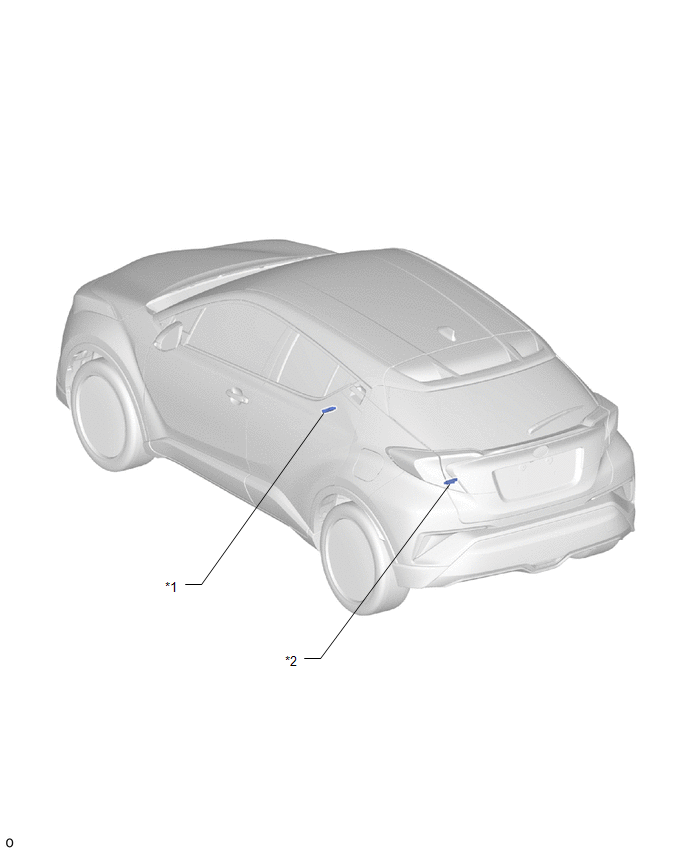

ILUSTRACIÓN

*1

CONJUNTO DE LA ANTENA DE LA LLAVE ELÉCTRICA INTERIOR N° 1 (PISO DELANTERO)

*2

CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N° 3 (INTERIOR DEL COMPARTIMIENTO DE EQUIPAJES)

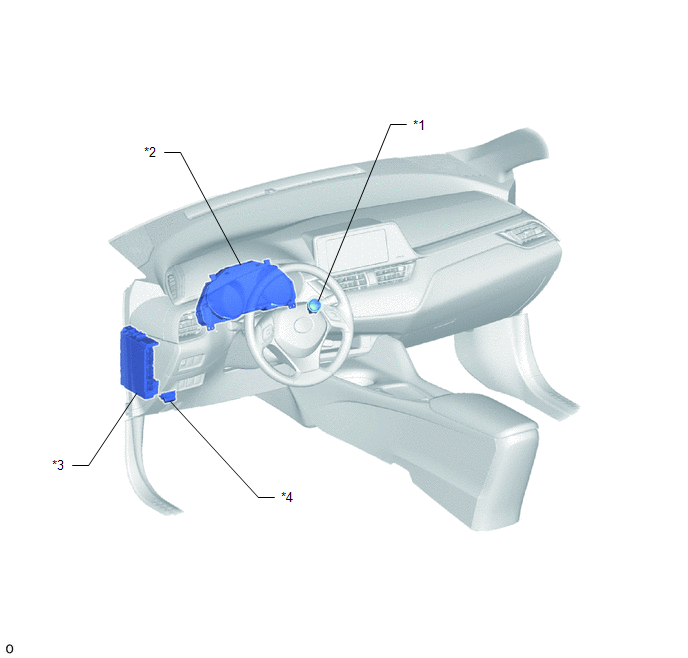

ILUSTRACIÓN

*1

INTERRUPTOR DEL MOTOR

*2

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*3

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE AM2

- FUSIBLE ECU-IG1 N° 3

- FUSIBLE ECU-ACC

- FUSIBLE ECU-IG2 N° 3

- FUSIBLE WIPER RR

- FUSIBLE STOP

- RELÉ ACC

- RELÉ IG1 N° 1

- RELÉ IG2 N° 2

- RELÉ IG1 N° 2

*4

DLC3

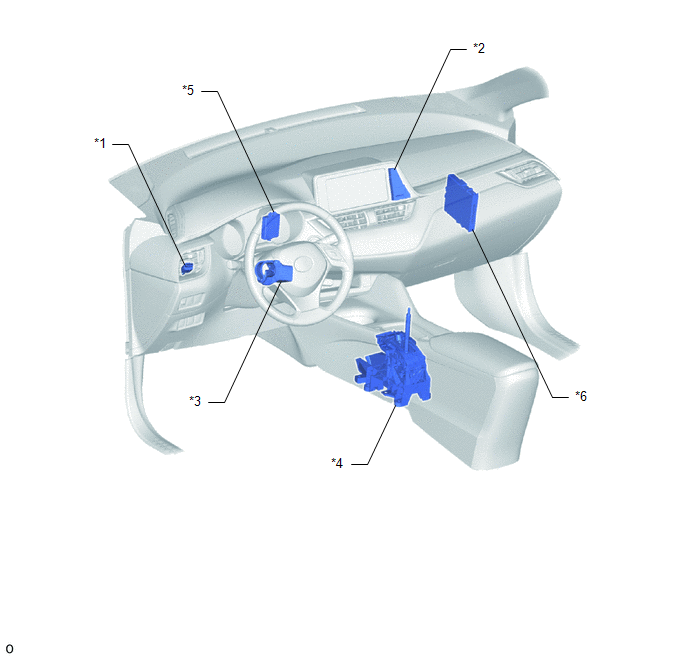

ILUSTRACIÓN

*1

CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO

*2

CONJUNTO DEL RELOJ

- INDICADOR LUMINOSO DE SEGURIDAD

*3

ECU DE BLOQUEO DE LA DIRECCIÓN (CONJUNTO DEL SOPORTE SUPERIOR O ACTUADOR DEL MECANISMO DE BLOQUEO DE LA DIRECCIÓN)

*4

CONJUNTO DE LA UNIDAD DE CONTROL DEL DISPOSITIVO DE BLOQUEO DEL CAMBIO

*5

CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

*6

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)
