DIAGRAMA DEL SISTEMA

Componente

Descripción

Interruptor del motor

  • Amplificador de la llave transmisora
  • La alimentación se conecta y arranca el motor.
  • Contiene un amplificador de llave transmisora integrado para arrancar el motor cuando el conjunto del transmisor de la llave eléctrica no funciona correctamente a causa de una pila del transmisor agotada o interferencia de ondas.

ECU de certificación (conjunto de la ECU de la llave inteligente)

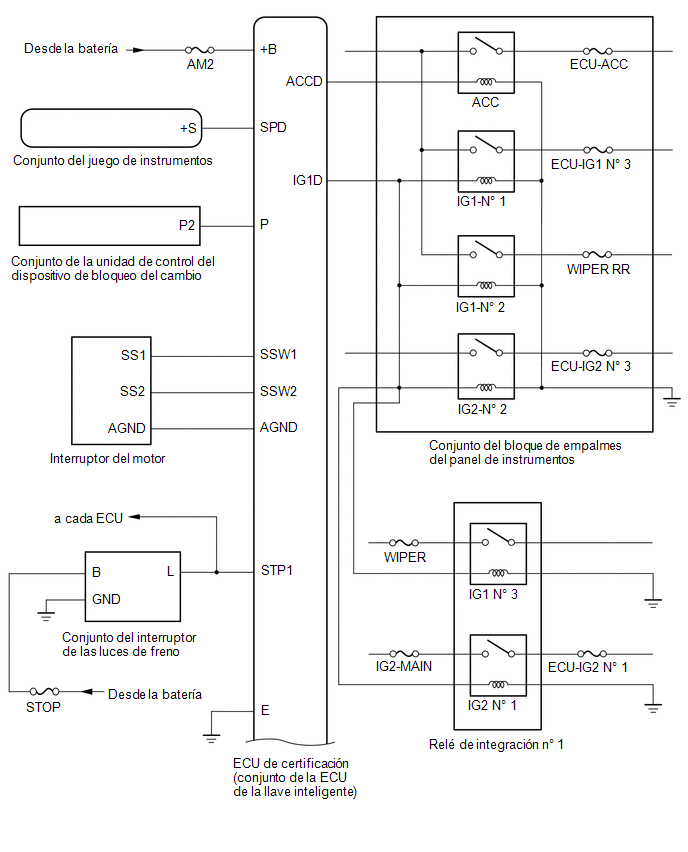

  • Cambia el modo de la fuente de alimentación activando los relés ACC e IG.

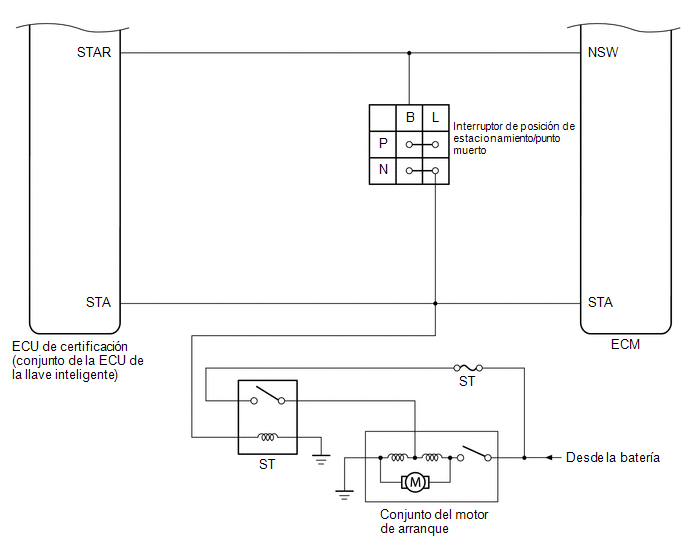

  • Controla el arranque del motor mediante el accionamiento del relé del motor de arranque.
  • Lleva a cabo la verificación de la llave.
  • Controla cada antena de la llave eléctrica (exterior), la antena de la llave eléctrica (interior) y el sensor de bloqueo/desbloqueo de la puerta.
  • Envía comandos de bloqueo/desbloqueo de la puerta de entrada.
  • Emite señales del comando de bloqueo/desbloqueo de la ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección).
  • Envía comandos de activación/desactivación del inmovilizador.
  • Forma el área de detección del sistema de llave inteligente.

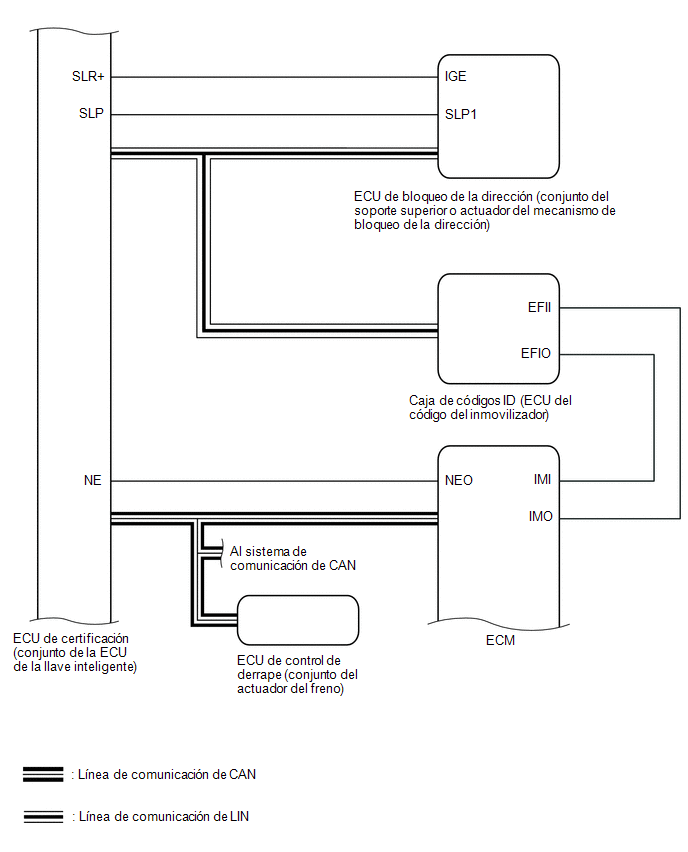

Caja de códigos ID (ECU del código del inmovilizador)
  • Recibe señales de comando procedentes de la ECU de certificación (conjunto de la ECU de la llave inteligente) y envía las señales de comando de activación y desactivación del inmovilizador al ECM.
  • Registra códigos para verificación inteligente.

ECM

Envía una señal que indica que se ha arrancado el motor a la ECU de certificación (conjunto de la ECU de la llave inteligente) cuando se arranca el motor.

ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección)
  • Recibe señales de comando procedentes de la ECU de certificación (conjunto de la ECU de la llave inteligente) y activa la ECU de bloqueo de la dirección (conjunto del soporte superior o actuador del mecanismo de bloqueo de la dirección).
  • Registra códigos para verificación inteligente.

Conjunto del juego de instrumentos
  • Muestra varios indicadores de advertencia (mensajes en la pantalla de información múltiple) de acuerdo con las señales de comando procedentes de la ECU de certificación (conjunto de la ECU de la llave inteligente).
  • Emite una señal de velocidad del vehículo a las ECU.

Relé IG e ACC

Se enciende y se apaga de acuerdo con la ECU de certificación (conjunto de la ECU de la llave inteligente) y suministra energía eléctrica a cada sistema.

Conjunto del interruptor de las luces de freno

Detecta cuándo se ha pisado el pedal del freno (el interruptor está en ON) y emite una señal a la ECU de certificación (conjunto de la ECU de la llave inteligente).

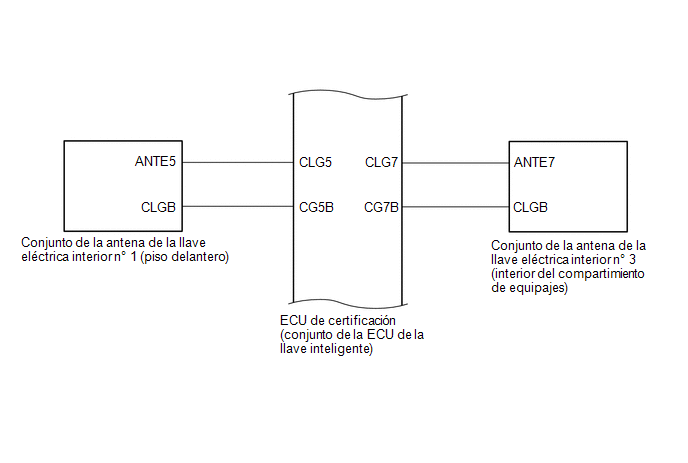

  • Conjunto de la antena de la llave eléctrica interior n° 1 (piso delantero)
  • Conjunto de la antena de la llave eléctrica interior n° 3 (interior del compartimiento de equipajes)

Envía el código de solicitud desde la ECU de certificación (conjunto de la ECU de la llave inteligente) y forma el área de detección interior del vehículo.

Subconjunto del transmisor de la llave eléctrica

Envía un código ID cuando se recibe una señal de solicitud.

Interruptor de posición de estacionamiento/punto muerto

Transmite la posición de la palanca de cambios a la ECU de certificación (conjunto de la ECU de la llave inteligente)

Conjunto de la unidad de control del dispositivo de bloqueo del cambio

Emite una señal de la ECU de control del dispositivo de bloqueo del cambio a la ECU de certificación (conjunto de la ECU de la llave inteligente).

Conjunto del receptor TPMS y llave eléctrica

Recibe el código del sistema de llave inteligente/código del sistema inalámbrico que envía el subconjunto del transmisor de la llave eléctrica y la envía a la ECU de certificación (conjunto de la ECU de la llave inteligente).
