DESCRIPCIÓN

El conjunto del juego de instrumentos recibe las señales de velocidad del vehículo desde la ECU de control de derrape (conjunto del actuador del freno) a través del sistema de comunicaciones CAN. El sensor de velocidad detecta la velocidad de la rueda y envía las señales adecuadas a la ECU de control de derrape (conjunto del actuador del freno). La ECU de control de derrape (conjunto del actuador del freno) proporciona alimentación al sensor de velocidad del vehículo. La ECU de control de derrape (conjunto del actuador del freno) detecta las señales de velocidad del vehículo basándose en los impulsos de tensión.

OBSERVACIÓN:

  • Los factores que inciden en la velocidad indicada del vehículo incluyen el tamaño, inflado y grado de desgaste del neumático. La velocidad indicada en el velocímetro tiene un margen de error admisible. Se pueden realizar pruebas con el Techstream. Para más detalles acerca de la prueba y el margen de error, consulte la tabla de referencia.

    Haga clic aquí

  • Si el circuito del sensor de velocidad del vehículo presenta una avería, la ECU de control de derrape (conjunto del actuador del freno) almacena los DTC. Localice la avería en el sistema de control de estabilidad del vehículo.

    Haga clic aquí

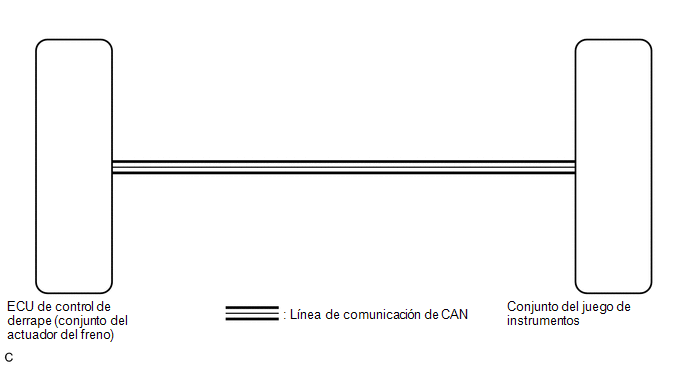

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Si la velocidad del vehículo se encuentra fuera del rango permitido al realizar la prueba, lleve a cabo la inspección en el vehículo.

    Haga clic aquí

  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

OBSERVACIÓN:

Antes de iniciar la inspección siguiente, compruebe el tamaño y la presión de aire de los neumáticos.

PROCEDIMIENTO

1.

COMPRUEBE SI SE EMITEN DTC (SISTEMA DE MEDIDORES/INDICADORES)

(a) Compruebe si se emiten códigos DTC del sistema de medidores/indicadores

Haga clic aquí

Body Electrical > Combination Meter > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten DTC del sistema de medidores/indicadores.

A

Se emiten DTC del sistema de medidores/indicadores.

B
B

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO

A

2.

COMPRUEBE EL DTC (SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHÍCULO)

(a) Compruebe si se emiten DTC del sistema de control de estabilidad del vehículo.

Haga clic aquí

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

Resultado:

Resultado

Vaya a

No se emiten los DTC del sistema de control de estabilidad del vehículo

A

Se emiten los DTC del sistema de control de estabilidad del vehículo.

B
B

VAYA A LA TABLA DE CÓDIGOS DE DIAGNÓSTICO

A

3.

REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL VELOCÍMETRO)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa basándose en los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester

Elemento de medición

Rango de control

Nota de diagnóstico

Speed Meter Operation

Velocímetro

OFF, 0, 40, 80, 120, 160, 200, 240, 280

Hay una desviación de los valores que aparecen en la pantalla del velocímetro (rango de control → pantalla del velocímetro)

(1) para el velocímetro del medidor*1 Referencia km/h:
  • 40 → 41.7 a 46.2
  • 80 → 83.4 a 88.4
  • 120 → 125.1 a 130.6
  • 160 → 166.2 a 173.2
  • 200 → 207.7 a 215.7
(2) para el velocímetro del medidor*2 Referencia km/h:
  • 40 → 38.7 a 43.2
  • 80 → 79.3 a 84.3
  • 120 → 120.3 a 125.3
  • 200 → 202.1 a 207.1
(3) para el velocímetro del medidor*3 Referencia mph:
  • 40 → 39.5 a 42.3
  • 80 → 80.2 a 83.4
  • 120 → 121.2 a 124.4
  • *1: Sin sistema de clasificación de ocupantes
  • *2: Con sistema de clasificación de ocupantes y sin la función del sistema de luces de conducción diurna en la posición OFF
  • *3: Con sistema de clasificación de ocupantes y con la función del sistema de luces de conducción diurna en la posición OFF
Body Electrical > Combination Meter > Active Test

Pantalla del tester

Speed Meter Operation

OK:

La indicación del velocímetro es normal.

OK

SUSTITUYA LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS
