Toyota CH-R Manual de Taller: No funciona nada en el juego de instrumentos

DESCRIPCIÓN

Este es el circuito de la fuente de alimentación del conjunto del juego de instrumentos. Este circuito proporciona dos tipos de fuentes de alimentación; una es una fuente de alimentación constante, y la otra es una fuente de alimentación de IG.

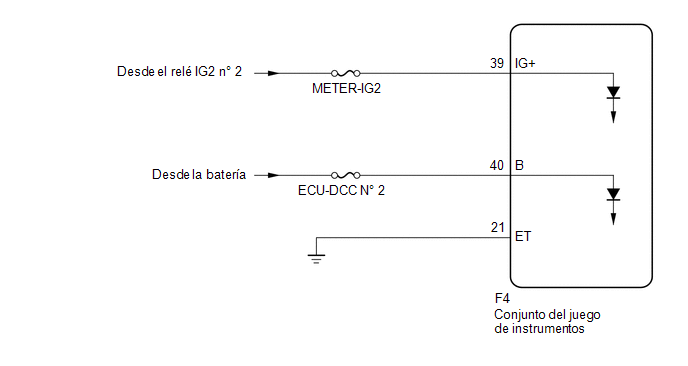

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Inspeccione los fusibles de los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DEL CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F4 del conjunto del juego de instrumentos.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F4-21 (ET) - Masa de la carrocería

Siempre

Inferior a 1 Ω

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F4-39 (IG+) - Masa de la carrocería

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ON

11 a 14 V

F4-40 (B) - Masa de la carrocería

Siempre

11 a 14 V

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
