Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Se muestran a continuación los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la instalación o extracción de la unidad del soplador.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimiento necesario

Efecto/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Subconjunto del servorregulador del soplador n° 1

Inicialización del servomotor (sistema de aire acondicionado)

Se almacenan los DTC

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Asegúrese de realizar la inicialización cuando sustituya el subconjunto del servorregulador del soplador n° 1. Si no se realiza la iniciación, el conjunto de la unidad del aire acondicionado no funcionará correctamente, ya que el conjunto del amplificador del aire acondicionado no podrá reconocer la posición del subconjunto del servorregulador del soplador n° 1.

2. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

Haga clic aquí

3. EXTRAIGA EL CONDUCTO DE AIRE N° 2

Haga clic aquí

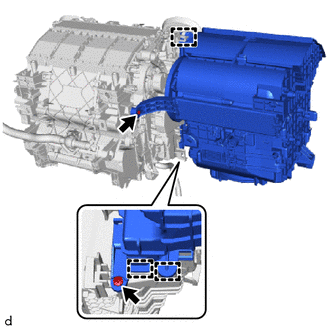

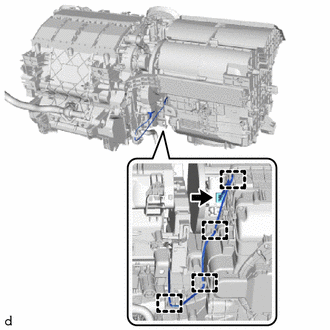

4. EXTRAIGA EL CONJUNTO DEL SOPLADOR

(a) Desconecte el conector.

(b) Desenganche las guías.

(c) Quite los 2 tornillos.

(d) Desenganche las guías para extraer el conjunto del soplador del conjunto del radiador del aire acondicionado.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 CONJUNTO DEL SOPLADOR *2 CONDUCTO DE AIRE N° 2 ● Pieza no reutilizable - ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL CONJUNTO DEL SOPLADOR (a) Enganche las guías para instalar el conjunto del radiador del aire acondicionado. ...
