Componentes
COMPONENTES

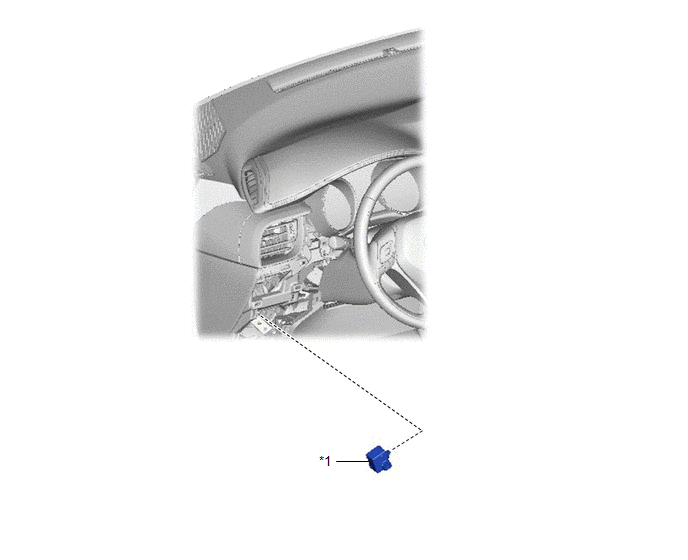

ILUSTRACIÓN
*1 |
AVISADOR ACÚSTICO ANTICOLISIÓN DE SEGURIDAD URBANA |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES
Haga clic aquí
2. EXTRAIGA EL AVISADOR DE SEGURIDAD URBANA ANTICOLISIÓN

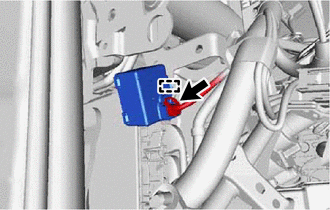

(a) Desenganche la abrazadera. |
|
(b) Desconecte el conector y extraiga el avisador acústico de seguridad urbana anticolisión.
AVISO:
Si el avisador acústico anticolisión para ciudad se ha golpeado o caído, sustitúyalo por uno nuevo.
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL AVISADOR DE SEGURIDAD URBANA ANTICOLISIÓN
(a) Asegúrese de que las piezas de fijación y de conexión del conector no estén flojas.
(b) Desconecte el conector del avisador acústico de seguridad urbana anticolisión.
(c) Inspeccione el conector y los terminales en busca de signos de deformación o corrosión.
OK:
No hay deformación ni corrosión.

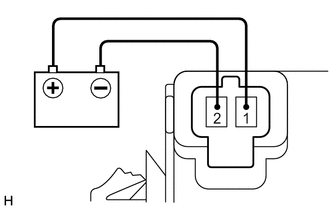

(d) Conecte un cable positivo (+) de la batería a la terminal 1 y un cable negativo (-) al terminal 2 del avisador acústico de seguridad anticolisión urbana y verifique el avisador acústico suene. OK: El avisador acústico anticolisión para ciudad suena. Si el resultado no es el especificado, sustituya el avisador acústico del sensor de ciudad de seguridad anticolisión. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL AVISADOR DE SEGURIDAD URBANA ANTICOLISIÓN
(a) Conecte el conector. |
|
(b) Enganche la abrazadera para instalar el avisador acústico del sensor de ciudad de seguridad anticolisión.
AVISO:
Si el avisador acústico anticolisión para ciudad se ha golpeado o caído, sustitúyalo por uno nuevo.
OBSERVACIÓN:
Asegúrese de instalar el avisador acústico de seguridad anticolisión urbana en la dirección correcta.
2. COLOQUE LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES
Haga clic aquí
