COMPONENTES

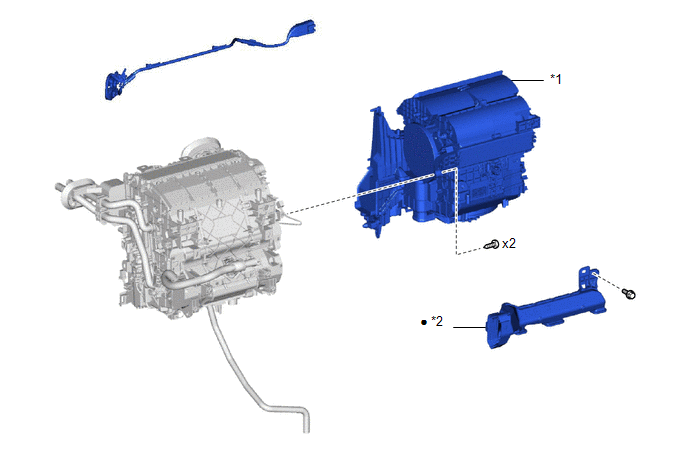

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL SOPLADOR |
*2 |
CONDUCTO DE AIRE N° 2 |
|
● |
Pieza no reutilizable |
- |
- |

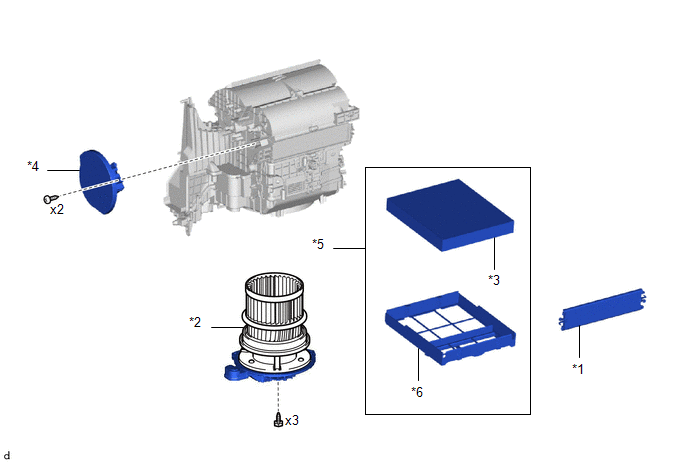

ILUSTRACIÓN
|
*1 |
PLACA DE CUBIERTA DEL FILTRO DE AIRE |
*2 |
SUBCONJUNTO DEL MOTOR DEL SOPLADOR CON VENTILADOR |
|
*3 |
FILTRO DEL AIRE LIMPIO |
*4 |
SUBCONJUNTO DEL SERVORREGULADOR DEL SOPLADOR N° 1 |
|
*5 |
PLACA DE CUBIERTA DEL FILTRO DE AIRE |
*6 |
PIEZAS DE LA UNIDAD DE REFRIGERACIÓN |
