Toyota CH-R Manual de Taller: Conjunto Del Claxon De Seguridad

Componentes

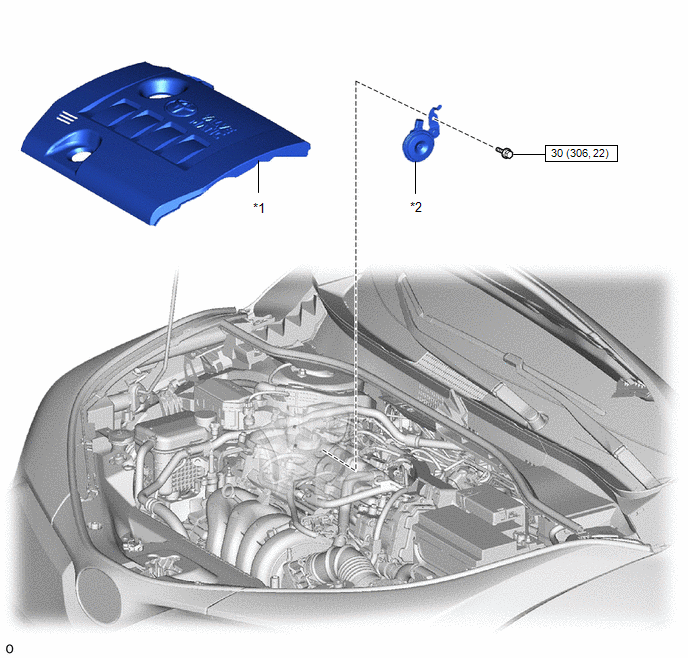

COMPONENTES

ILUSTRACIÓN

*1

TAPA DE LA CULATA N° 2

*2

CONJUNTO DEL CLAXON DE SEGURIDAD

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. RETIRE LA TAPA DE LA CULATA N° 2

Haga clic aquí

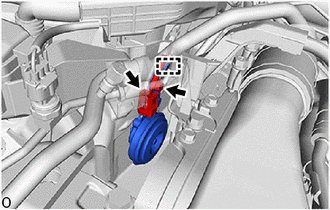

2. EXTRAIGA EL CONJUNTO DEL CLAXON DE SEGURIDAD

(a) Extraiga el perno.

(b) Desenganche la guía y extraiga el conjunto del claxon de seguridad.

(c) Desconecte el conector.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CLAXON DE SEGURIDAD

(a) Compruebe el funcionamiento.

(1) Aplique tensión de la batería e inspeccione el funcionamiento del conjunto del claxon de seguridad.

OK:

Conexión de la batería

Valor especificado

Terminal positivo de la batería (+) → Terminal 1

Suena el conjunto del claxon de seguridad

Terminal negativo de la batería (-) → Terminal 2

Si el resultado no es el especificado, reemplace el conjunto del claxon de seguridad.

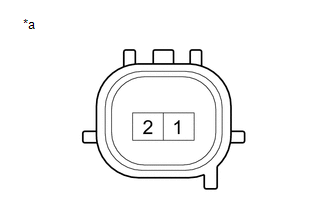

*a

Componente no conectado al mazo de cables

(Conjunto del claxon de seguridad)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CLAXON DE SEGURIDAD

(a) Conecte el conector.

(b) Enganche la guía para instalar el conjunto del claxon de seguridad.

(c) Coloque el perno.

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}

2. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí
