Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

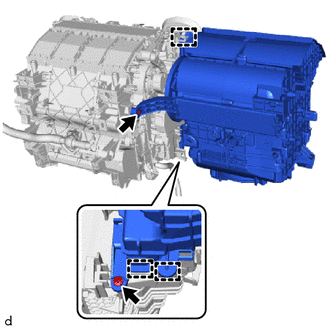

1. INSTALE EL CONJUNTO DEL SOPLADOR

(a) Enganche las guías para instalar el conjunto del radiador del aire acondicionado.

(b) Instale los 2 tornillos.

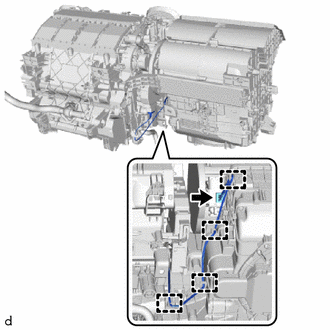

(c) Enganche las guías.

(d) Conecte el conector.

2. INSTALE EL CONDUCTO DE AIRE N° 2

Haga clic aquí

3. INSTALE EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE

Haga clic aquí
