Toyota CH-R Manual de Taller: Extracción

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del termistor de refrigeración n° 1.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

  • Subconjunto del servorregulador del radiador del aire acondicionado n° 1 (mezcla de aire)
  • Subconjunto del servorregulador del radiador del aire acondicionado n° 2
  • Conjunto del amplificador del aire acondicionado

Inicialización del servomotor (sistema de aire acondicionado)

Se almacenan los DTC

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL SOPLADOR

Haga clic aquí

2. EXTRAIGA LA CUBIERTA DE LA CALEFACCIÓN (sin calentador de PTC)

Haga clic aquí

3. EXTRAIGA LA CUBIERTA N° 2 DEL CALENTADOR (con calentador de PTC)

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DE LA CALEFACCIÓN RÁPIDA (con calentador de PTC)

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 1

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 2

Haga clic aquí

9. EXTRAIGA EL OJAL DEL TUBO DE LA CALEFACCIÓN

Haga clic aquí

10. EXTRAIGA LA ABRAZADERA DE LA CALEFACCIÓN

Haga clic aquí

11. EXTRAIGA EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN

Haga clic aquí

12. EXTRAIGA LA VÁLVULA DE EXPANSIÓN DEL ENFRIADOR

Haga clic aquí

13. EXTRAIGA LA CAJA DEL INTERCAMBIADOR DE CALOR

Haga clic aquí

14. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL RADIADOR

Haga clic aquí

15. EXTRAIGA EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1

Haga clic aquí

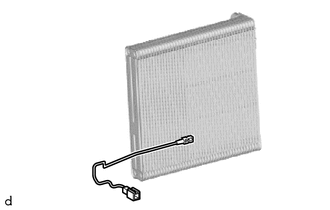

16. EXTRAIGA EL TERMISTOR DEL ENFRIADOR N° 1

(a) Retire el termistor del enfriador n° 1.
