INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL TERMISTOR DEL ENFRIADOR N° 1
(a) Verifique la resistencia.
(1) Mida la resistencia según los valores de la siguiente tabla.

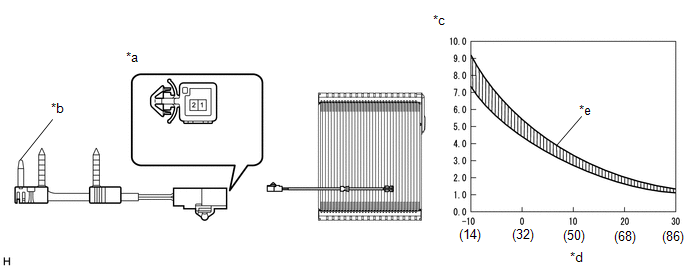

*a |
Componente no conectado al mazo de cables (Termistor del enfriador n° 1) |
*b |
Pieza sensora |
*c |
Resistencia (kΩ) |
*d |
Temperatura (°C (°F)) |
*e |
Rango permitido |
- |
- |
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
1 - 2 |
-10°C (14°F) |
16.86 a 16.36 kΩ |
-5°C (23°F) |
12.86 a 12.54 kΩ |
|
0°C (32°F) |
9.89 a 9.70 kΩ |
|
5°C (41°F) |
7.70 a 7.52 kΩ |
|
10°C (50°F) |
6.04 a 5.89 kΩ |
|
15°C (59°F) |
4.77 a 4.65 kΩ |
|
20°C (68°F) |
3.81 a 3.69 kΩ |
|
25°C (77°F) |
3.05 a 2.95 kΩ |
|
30°C (86°F) |
2.46 a 2.37 kΩ |
Si la resistencia no coincide con la especificada, reemplace el termistor del enfriador n° 1.
AVISO:
OBSERVACIÓN:
A medida que sube la temperatura, baja la resistencia (consulte la gráfica).
Si no se logra el estado especificado, reemplace el termistor del enfriador n° 1.
