COMPONENTES

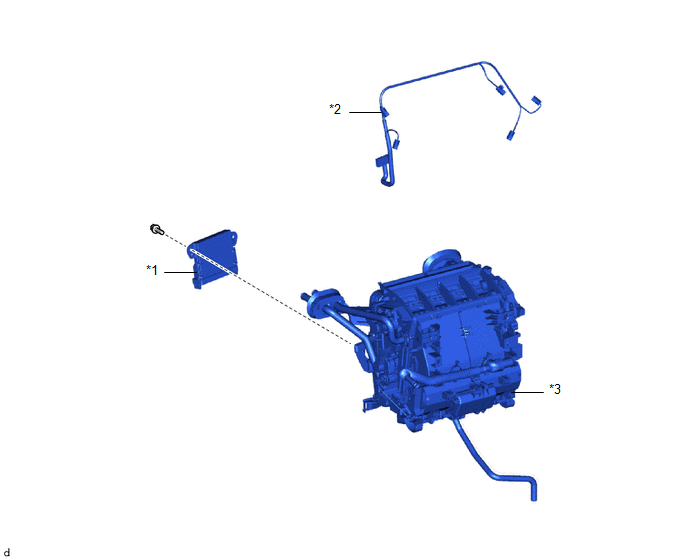

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
*2 |
CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
|
*3 |
SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN |
- |
- |

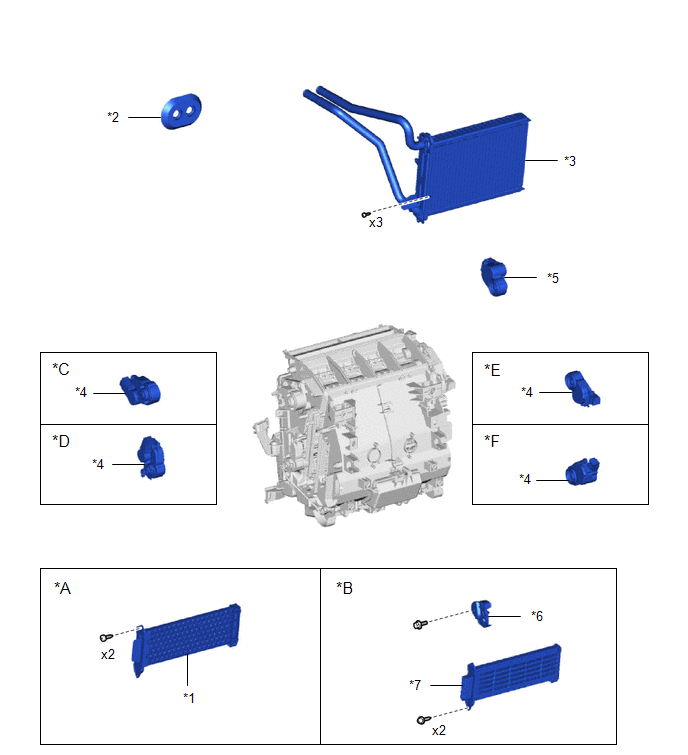

ILUSTRACIÓN
|
*A |
Sin calentador de PTC |
*B |
Con calentador de PTC |
|
*C |
Para el lado superior izquierdo |
*D |
Para el lado inferior izquierdo |
|
*E |
Para el lado superior derecho |
*F |
Para el lado inferior derecho |
|
*1 |
CUBIERTA DE LA CALEFACCIÓN |
*2 |
OJAL DEL TUBO DE LA CALEFACCIÓN |
|
*3 |
SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCIÓN |
*4 |
SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 1 |
|
*5 |
SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 2 |
*6 |
CUBIERTA N° 2 DE LA CALEFACCIÓN |
|
*7 |
CONJUNTO DE CALEFACCIÓN RÁPIDA |
- |
- |

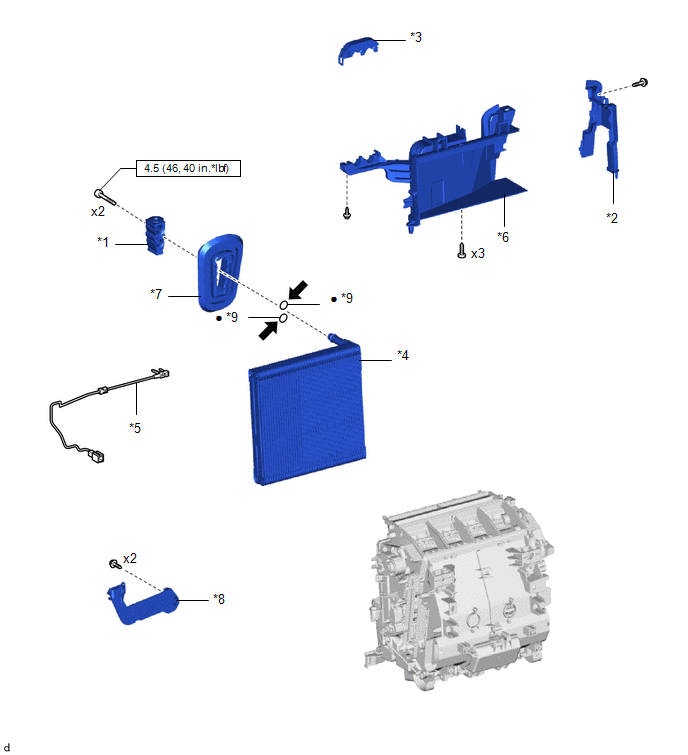

ILUSTRACIÓN
|
*1 |
VÁLVULA DE EXPANSIÓN DEL ENFRIADOR |
*2 |
CAJA DEL INTERCAMBIADOR DE CALOR |
|
*3 |
ABRAZADERA DE LA CALEFACCIÓN |
*4 |
SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR N° 1 |
|
*5 |
TERMISTOR DEL ENFRIADOR N° 1 |
*6 |
SUBCONJUNTO DE LA CAJA DEL RADIADOR |
|
*7 |
OJAL |
*8 |
SOPORTE |
|
*9 |
JUNTA TÓRICA |
- |
- |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
|
Aceite del compresor VC 100YF o equivalente |
- |
- |
