Toyota CH-R Manual de Taller: Componentes
COMPONENTES

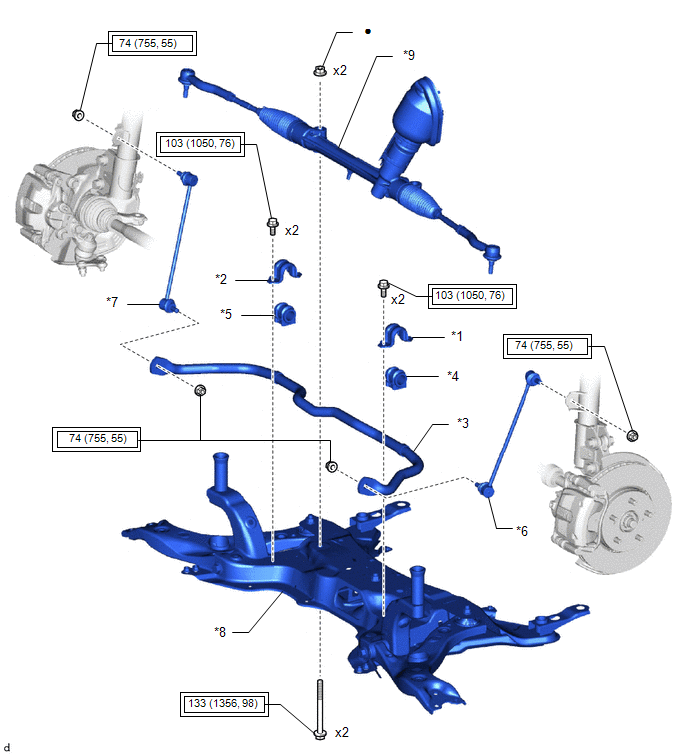

ILUSTRACIÓN
|
*1 |
SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO N° 1 |
*2 |
SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1 |
|
*3 |
BARRA ESTABILIZADORA DELANTERA |
*4 |
CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA IZQUIERDA |
|
*5 |
CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA DERECHA |
*6 |
CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO |
|
*7 |
CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO |
*8 |
SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA |
|
*9 |
CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN |
- |
- |
.png) |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
Extracción
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración,
inicialización o registro) que deben realizarse después de que se ...
